前言

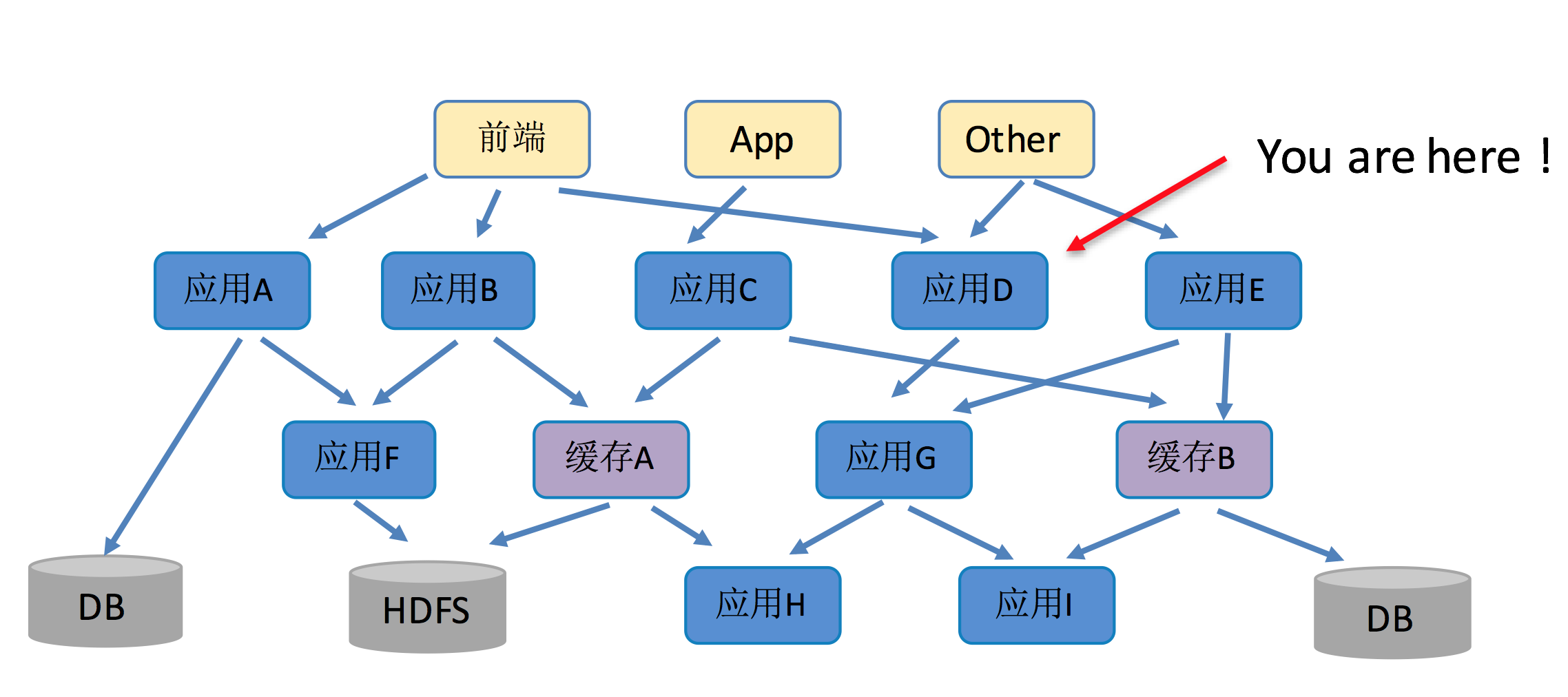

随着美团点评的业务发展，公司的分布式系统变得越来越复杂，我们亟需一个工具能够梳理内部服务之间的关系，感知上下游服务的形态。比如一次请求的流量从哪个服务而来、最终落到了哪个服务中去？服务之间是RPC调用，还是HTTP调用？一次分布式请求中的瓶颈节点是哪一个，等等。
简介
MTrace，美团点评内部的分布式会话跟踪系统，其核心理念就是调用链：通过一个全局的ID将分布在各个服务节点上的同一次请求串联起来，还原原有的调用关系、追踪系统问题、分析调用数据、统计系统指标。这套系统借鉴了2010年Google发表的一篇论文《dapper》，并参考了Twitter的Zipkin以及阿里的Eagle
Eye的实现。
那么我们先来看一下什么是调用链，调用链其实就是将一次分布式请求还原成调用链路。显式的在后端查看一次分布式请求的调用情况，比如各个节点上的耗时、请求具体打到了哪台机器上、每个服务节点的请求状态，等等。它能反映出一次请求中经历了多少个服务以及服务层级等信息（比如你的系统A调用B，B调用C，那么这次请求的层级就是3），如果你发现有些请求层级大于10，那这个服务很有可能需要优化了。
网络优化
如上图所示，红框内显示了一次分布式请求经过各个服务节点的具体IP，通过该IP就可以查询一次分布式请求是否有跨机房调用等信息，优化调用链路的网络结构。
瓶颈查询
再比如上图，红框部分显示的是系统调用的瓶颈节点，由于该节点的耗时，导致了整个系统调用的耗时延长，因此该节点需要进行优化，进而优化整个系统的效率。这种问题通过调用链路能很快发现下游服务的瓶颈节点；但是假如没有这样的系统，我们会怎样做呢？首先我会发现下游服务超时造成了我的服务超时，这时我会去找这个下游服务的负责人，然后该负责人发现也不是他自己服务的问题，而是他们调用了其他人的接口造成的问题，紧接着他又去找下游的服务负责人。我们都知道跨部门之间的沟通成本很高的，这么找下去会花费大量的不必要时间，而有了MTrace之后，你只需要点开链路就能发现超时问题的瓶颈所在。
优化链路
我们再来看下上面这张图，红框部分都是同一个接口的调用，一次请求调用相同的接口10几次甚至是几十次，这是我们不想看到的事情，那么整个系统能不能对这样的请求进行优化，比如改成批量接口或者提高整个系统调用的并行度？在美团点评内部我们会针对这样的链路进行筛选分析，然后提供给业务方进行优化。
异常log绑定
通过MTrace不仅能做上述这些事情，通过它的特性，还能携带很多业务感兴趣的数据。因为MTrace可以做到数据和一次请求的绑定以及数据在一次请求的网络中传递。比如一些关键的异常log，一般服务的异常log很有可能是因为上游或者下游的异常造成的，那就需要我们手动地对各个不同服务的异常log做mapping。看这次的异常log对应到上游服务的哪个log上，是不是因为上游传递的一些参数造成了该次异常？而通过MTrace就可以将请求的参数、异常log等信息通过traceId进行绑定，很容易地就把这些信息聚合到了一起，方便业务端查询问题。
透明传输数据
业务端往往有这样的需求，它希望一些参数能在一次分布式请求一直传递下去，并且可以在不同的RPC中间件间传递。MTrace对该类需求提供了两个接口：
put(map<String,
String> data)
putOnce(map<String, String> data) |
put 接口：参数可以在一次分布式请求中一直传递。
putOnce 接口：参数在一次分布式请求中只传递一级。
如下图所示
左侧绿色部分是put接口，service中调用了put接口传递了uid=123456这个参数，它会在网络中一直传递，可以在服务A中通过get("uid")的方式获取参数值，也可以在服务C中通过get("uid")的方式获取参数值。
右侧蓝色部分是putOnce接口，service中调用了putOnce接口传递pid=11111，它只会传递一级，可以在服务B中通过get("pid")的方式获取参数值，但是在服务D中就获取不到pid的值了。
以上的两种接口可以用于业务自定义传递数据，比如通过传递一个服务标识，用于AB test，下游的所有服务获取到test的标识就会走test的策略，即上游服务可以传递一些参数，控制所有下游服务的逻辑。当然业务也可以通过该接口传递一些临时性的数据。
系统架构
主要分为三层：数据埋点上报、数据收集计算、数据前端展示。
基本概念
traceId

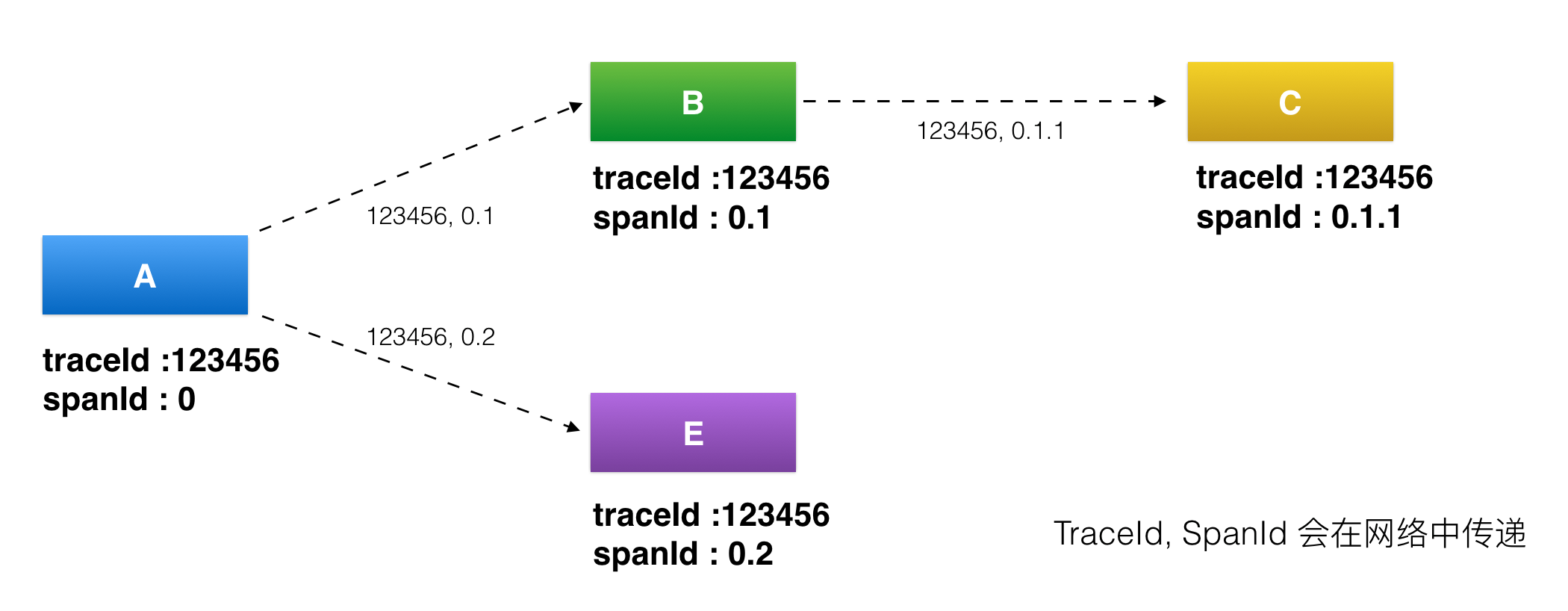

全局唯一，64位整数，用于标识一次分布式请求，会在RPC调用的网络中传递。
spanId
签名方式生成:0, 0.1, 0.1.1, 0.2。用于标识一次RPC在分布式请求中的位置，比如0.2就是0节点服务调用的第二个服务。
annotation
业务端自定义埋点，业务感兴趣的想上传到后端的数据，比如该次请求的用户ID等。
数据埋点
埋点SDK
提供统一的SDK，在各个中间件中埋点，生成traceID等核心数据，上报服务的调用数据信息。
生成调用上下文；
同步调用上下文存放在ThreadLocal, 异步调用通过显式调用API的方式支持；
网络中传输关键埋点数据，用于中间件间的数据传递，支持Thrift, HTTP协议。
业内有些系统是使用注解的方式实现的埋点，这种方式看似很优雅，但是需要业务方显式依赖一些AOP库，这部分很容易出现问题，因为AOP方式太过透明，导致查问题很麻烦，而且业务方配置的东西越多越容易引起一些意想不到的问题，所以我们的经验是尽量在各个统一的中间件中进行显式埋点，虽然会导致代码间耦合度增加，但是方便后续定位问题。其次，为了整个框架的统一，MTrace并非仅支持Java一种语言，而AOP的特性很多语言是不支持的。
Agent
透传数据，用作数据转发；
做流量控制；
控制反转，很多策略可以通过agent实现，而不需要每次都升级业务代码中的SDK。
Agent仅仅会转发数据，由Agent判断将数据转发到哪里，这样就可以通过Agent做数据路由、流量控制等操作。也正是由于Agent的存在，使得我们可以在Agent层实现一些功能，而不需要业务端做SDK的升级，要知道业务端SDK升级的过程是很缓慢的，这对于整个调用链的系统来说是不可接受的，因为MTrace整个系统是针对庞大的分布式系统而言的，有一环的服务缺失也会造成一定的问题。
目前MTrace支持的中间件有:
公司内部RPC中间件
http中间件
mysql中间件
tair中间件
mq中间件
数据埋点的四个阶段：
Client Send : 客户端发起请求时埋点，需要传递一些参数，比如服务的方法名等
| Span span =
Tracer.clientSend(param); |
Server Recieve : 服务端接收请求时埋点，需要回填一些参数，比如traceId，spanId
| Tracer.serverRecv(param); |
ServerSend : 服务端返回请求时埋点，这时会将上下文数据传递到异步上传队列中
Client Recieve : 客户端接收返回结果时埋点，这时会将上下文数据传递到异步上传队列中
埋点上下文
上图CS、SR为创建上下文的位置，CR、SS为归档上下文的位置。
上下文归档
上下文归档，会把上下文数据异步上传到后端，为了减轻对业务端的影响，上下文上报采用的是异步队列的方式，数据不会落地，直接通过网络形式传递到后端服务，在传递之前会对数据做一层压缩，主要是压缩比很可观，可以达到10倍以上，所以就算牺牲一点CPU资源也是值得的。具体上报的数据如图所示：
我们之前在数据埋点时遇到了一些问题：
异步调用
异步IO造成的线程切换，不能通过ThreadLocal传递上下文。
显式的通过API进行埋点传递，切换前保存，切换后还原。
提供封装好的ThreadPool库。
数据量大，每天千亿级别的数据
批量上报
数据压缩
极端情况下采样
数据存储
Kafka使用
我们在SDK与后端服务之间加了一层Kafka，这样做既可以实现两边工程的解耦，又可以实现数据的延迟消费。我们不希望因为瞬时QPS过高而引起的数据丢失，当然为此也付出了一些实效性上的代价。
实时数据Hbase
调用链路数据的实时查询主要是通过Hbase，使用traceID作为RowKey，能天然的把一整条调用链聚合在一起，提高查询效率。
离线数据Hive
离线数据主要是使用Hive，可以通过SQL进行一些结构化数据的定制分析。比如链路的离线形态，服务的出度入度(有多少服务调用了该服务，该服务又调用了多少下游服务)
前端展示
前端展示，主要遇到的问题是NTP同步的问题，因为调用链的数据是从不同机器上收集上来的，那么聚合展示的时候就会有NTP时间戳不同步的问题，这个问题很难解决，于是我们采取的方式是前端做一层适配，通过SpanId定位调用的位置而不是时间，比如0.2一定是发生在0.1这个Span之后的调用，所以如果时间出现漂移，就会根据SpanId做一次校正。即判断时间顺序的优先级为最高是spanid,然后是时间戳。
总结
核心概念：调用链；
用途：定位系统瓶颈，优化系统结构、统计系统指标、分析系统数据；
架构：埋点上报、收集计算、展示分析。
分布式会话跟踪系统主要的特点就是能关联服务之间的联动关系，通过这层关系可以延伸出来很多有意义的分析数据，统计数据。为优化系统结构，查询系统瓶颈问题带来了极大的便利。
|
