美团即时物流的分布式系统架构设计

   次浏览
 2018-12-5

编辑推荐:

本文来自于infoq,本文主要介绍在美团即时物流分布式系统架构逐层演变的进展中,遇到的技术障碍和挑战。

背景

美团外卖已经发展了五年,即时物流探索也经历了 3 年多的时间,业务从零孵化到初具规模,在整个过程中积累了一些分布式高并发系统的建设经验。最主要的收获包括两点:

1.即时物流业务对故障和高延迟的容忍度极低,在业务复杂度提升的同时也要求系统具备分布式、可扩展、可容灾的能力。即时物流系统阶段性的逐步实施分布式系统的架构升级,最终解决了系统宕机的风险。

2.围绕成本、效率、体验核心三要素,即时物流体系大量结合 AI 技术,从定价、ETA、调度、运力规划、运力干预、补贴、核算、语音交互、LBS 挖掘、业务运维、指标监控等方面,业务突破结合架构升级,达到促规模、保体验、降成本的效果。

本文主要介绍在美团即时物流分布式系统架构逐层演变的进展中,遇到的技术障碍和挑战:

1.订单、骑手规模大,供需匹配过程的超大规模计算问题。

2.遇到节假日或者恶劣天气,订单聚集效应,流量高峰是平常的十几倍。

3.物流履约是线上连接线下的关键环节,故障容忍度极低,不能宕机,不能丢单,可用性要求极高。

4.数据实时性、准确性要求高,对延迟、异常非常敏感。

美团即时物流架构

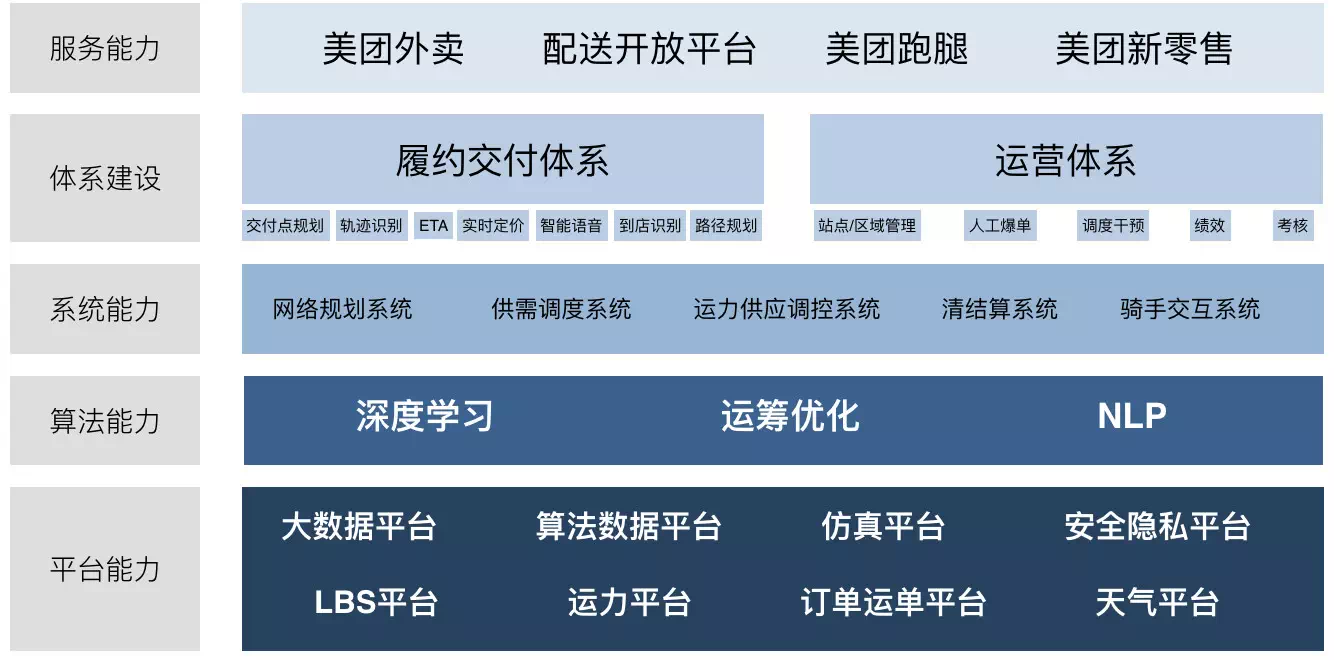

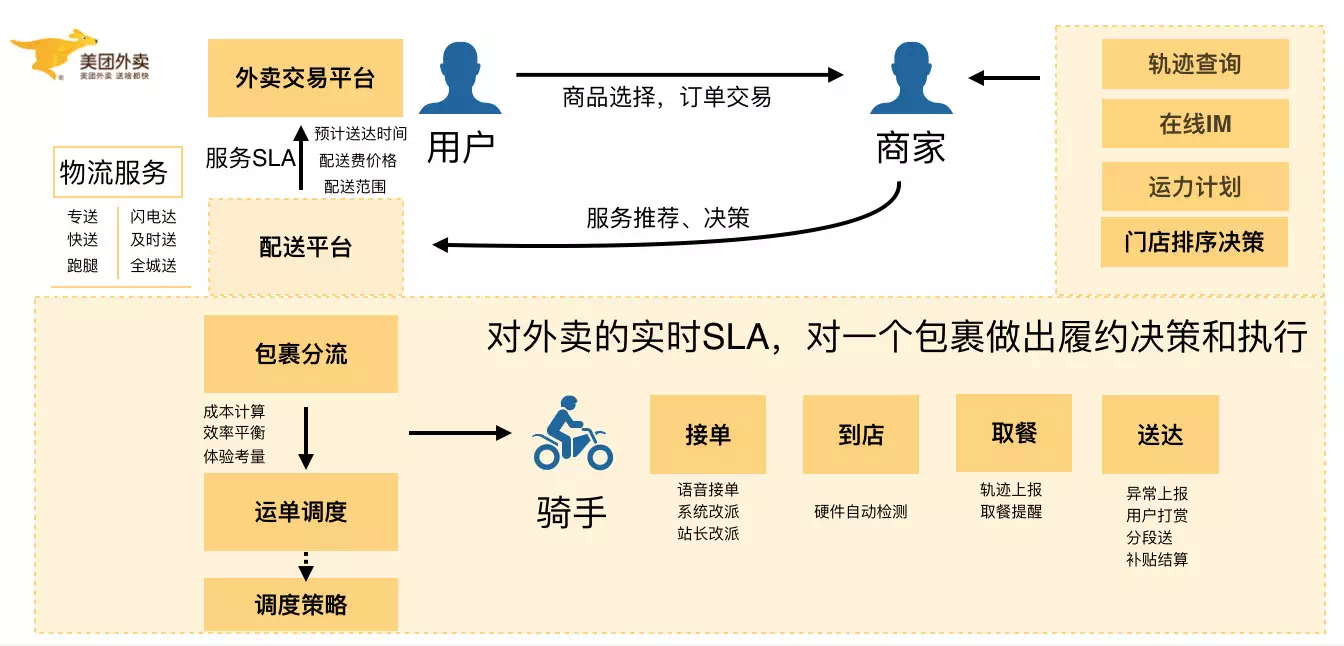

美团即时物流配送平台主要围绕三件事展开:一是面向用户提供履约的 SLA,包括计算送达时间 ETA、配送费定价等;二是在多目标(成本、效率、体验)优化的背景下,匹配最合适的骑手;三是提供骑手完整履约过程中的辅助决策,包括智能语音、路径推荐、到店提醒等。

在一系列服务背后,是美团强大的技术体系的支持,并由此沉淀出的配送业务架构体系,基于架构构建的平台、算法、系统和服务。庞大的物流系统背后离不开分布式系统架构的支撑,而且这个架构更要保证高可用和高并发。

分布式架构,是相对于集中式架构而言的一种架构体系。分布式架构适用 CAP 理论(Consistency 一致性,Availability 可用性,Partition Tolerance 分区容忍性)。在分布式架构中,一个服务部署在多个对等节点中,节点之间通过网络进行通信,多个节点共同组成服务集群来提供高可用、一致性的服务。

早期,美团按照业务领域划分成多个垂直服务架构;随着业务的发展,从可用性的角度考虑做了分层服务架构。后来,业务发展越发复杂,从运维、质量等多个角度考量后,逐步演进到微服务架构。这里主要遵循了两个原则:不宜过早的进入到微服务架构的设计中,好的架构是演进出来的不是提前设计出来的。

分布式系统实践

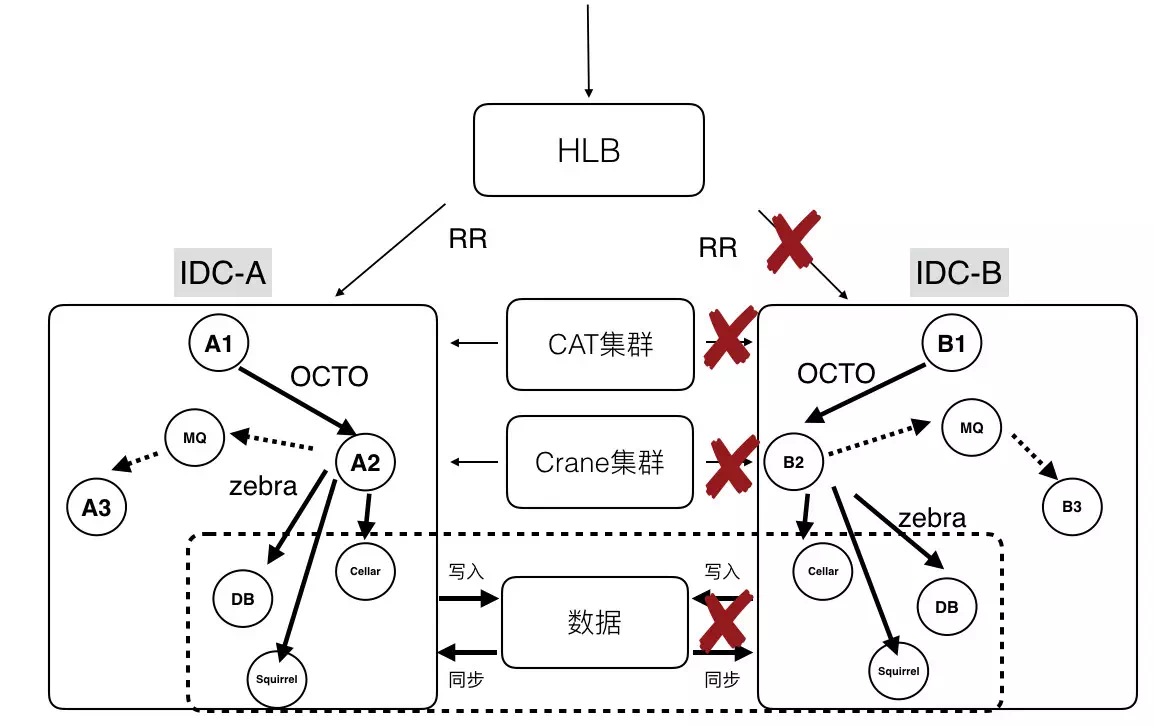

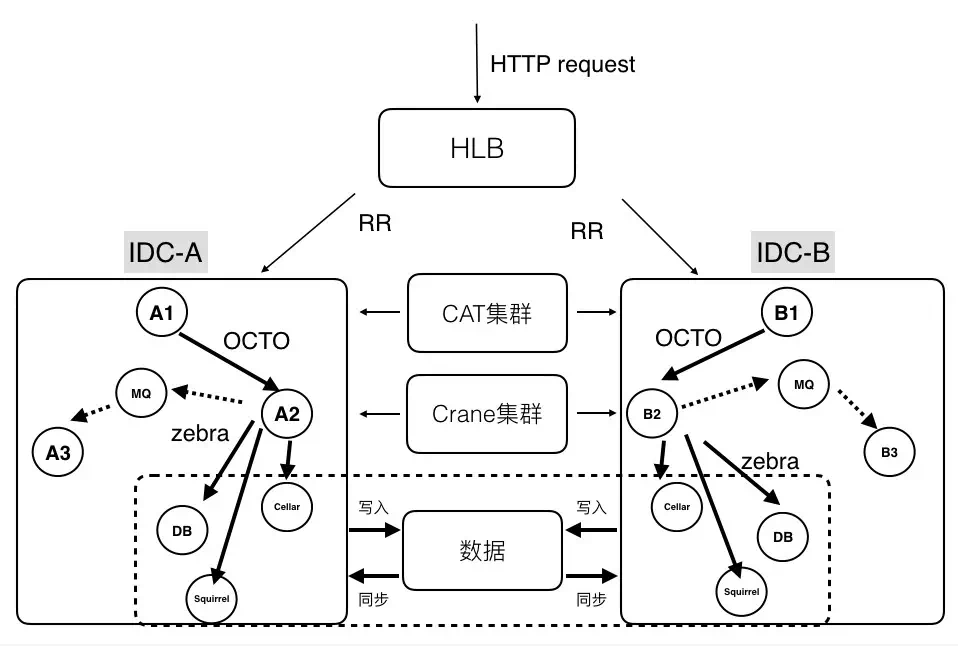

上图是比较典型的美团技术体系下的分布式系统结构:依托了美团公共组件和服务,完成了分区扩容、容灾和监控的能力。前端流量会通过 HLB 来分发和负载均衡;在分区内,服务与服务会通过 OCTO 进行通信,提供服务注册、自动发现、负载均衡、容错、灰度发布等等服务。当然也可以通过消息队列进行通信,例如 Kafka、RabbitMQ。在存储层使用 Zebra 来访问分布式数据库进行读写操作。利用 CAT(美团开源的分布式监控系统)进行分布式业务及系统日志的采集、上报和监控。分布式缓存使用 Squirrel+Cellar 的组合。分布式任务调度则是通过 Crane。

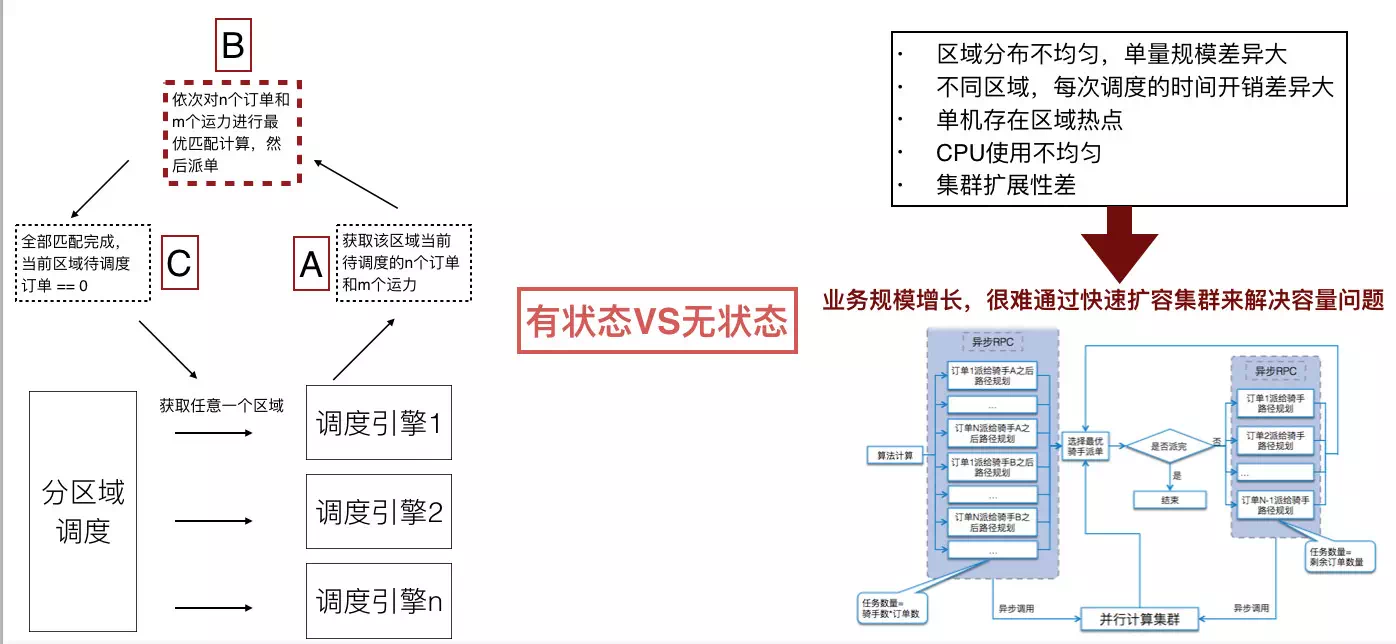

在实践过程还要解决几个问题,比较典型的是集群的扩展性,有状态的集群可扩展性相对较差,无法快速扩容机器,无法缓解流量压力。同时,也会出现节点热点的问题,包括资源不均匀、CPU 使用不均匀等等。

首先,配送后台技术团队通过架构升级,将有状态节点变成无状态节点,通过并行计算的能力,让小的业务节点去分担计算压力,以此实现快速扩容。

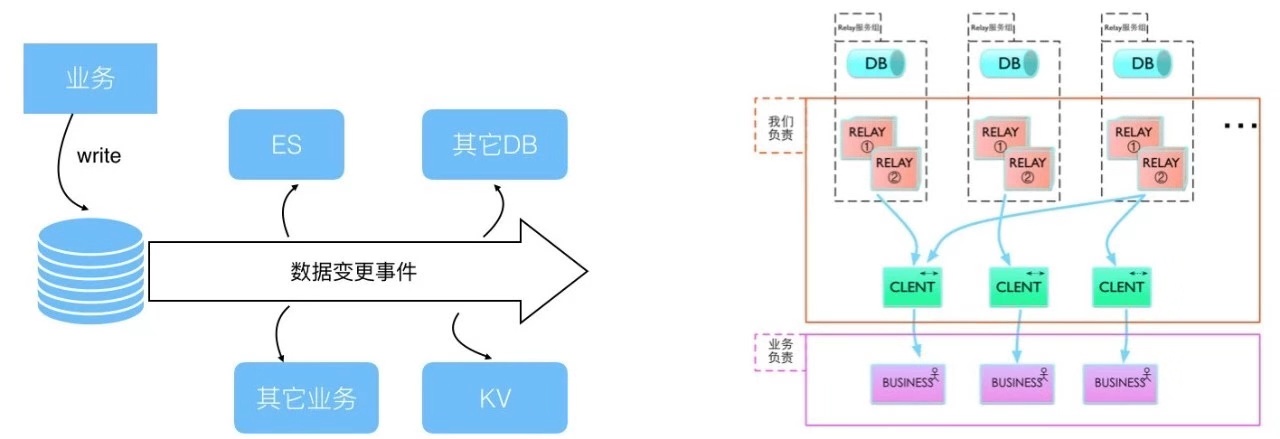

第二是要解决一致性的问题,对于既要写 DB 也要写缓存的场景,业务写缓存无法保障数据一致性,美团内部主要通过 Databus 来解决,Databus 是一个高可用、低延时、高并发、保证数据一致性的数据库变更实时传输系统。通过 Databus 上游可以监控业务 Binlog 变更,通过管道将变更信息传递给 ES 和其他 DB,或者是其他 KV 系统,利用 Databus 的高可用特性来保证数据最终是可以同步到其他系统中。

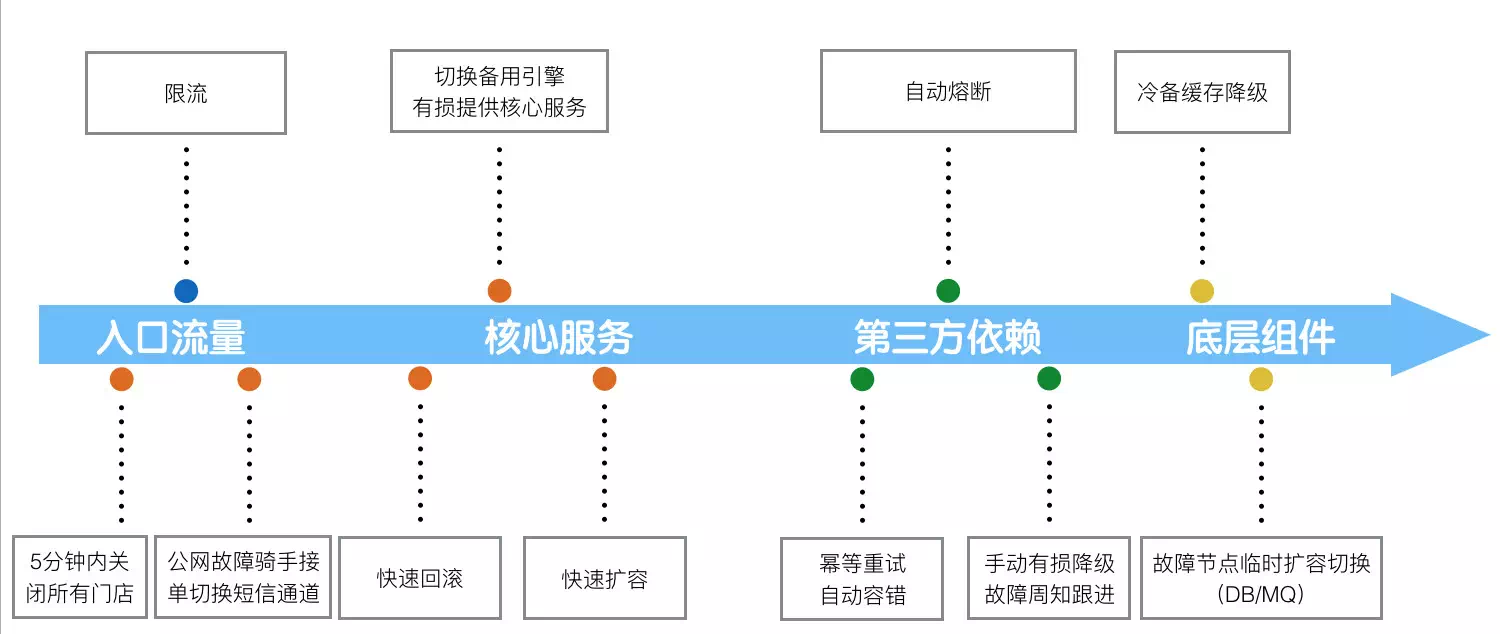

第三是我们一直在花精力解决的事情,就是保障集群高可用,主要从三个方面来入手,事前较多的是做全链路压测评,估峰值容量;周期性的集群健康性检查;随机故障演练(服务、机器、组件)。事中做异常报警(性能、业务指标、可用性);快速的故障定位(单机故障、集群故障、IDC 故障、组件异常、服务异常);故障前后的系统变更收集。事后重点做系统回滚;扩容、限流、熔断、降级;核武器兜底。

单 IDC 的快速部署 & 容灾

单 IDC 故障之后,入口服务做到故障识别,自动流量切换;单 IDC 的快速扩容,数据提前同步,服务提前部署,Ready 之后打开入口流量;要求所有做数据同步、流量分发的服务,都具备自动故障检测、故障服务自动摘除;按照 IDC 为单位扩缩容的能力。

多中心尝试

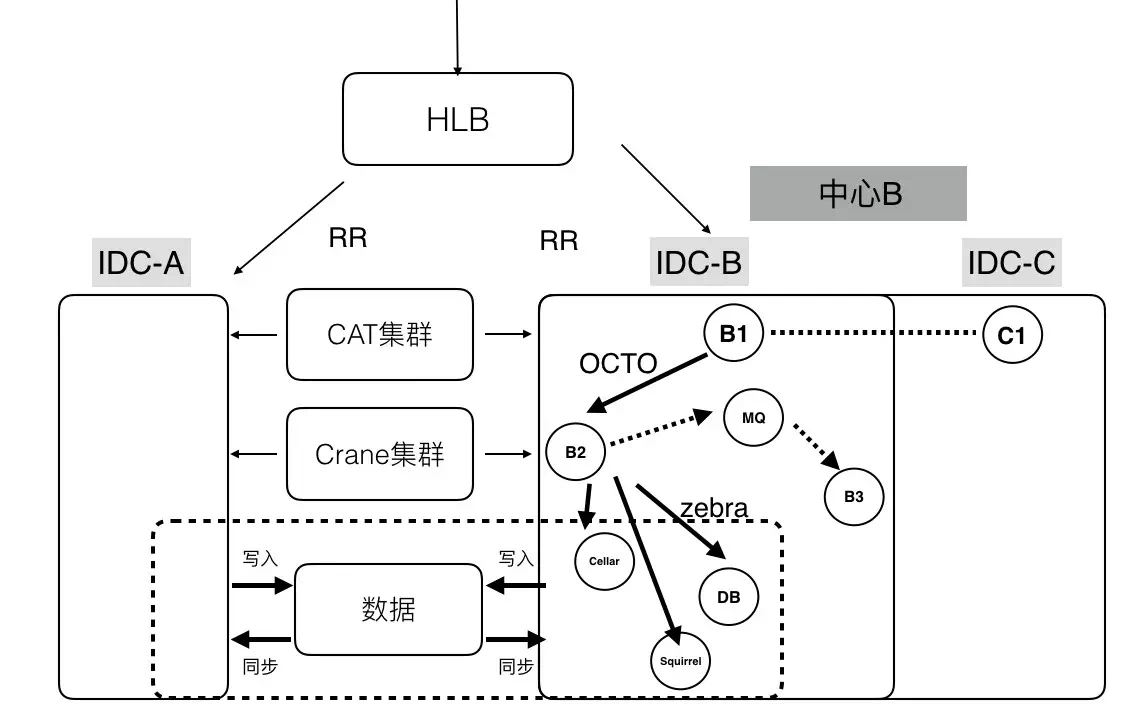

美团 IDC 以分区为单位,存在资源满排,分区无法扩容。美团的方案是多个 IDC 组成虚拟中心,以中心为分区的单位;服务无差别的部署在中心内;中心容量不够,直接增加新的 IDC 来扩容容量。

单元化尝试

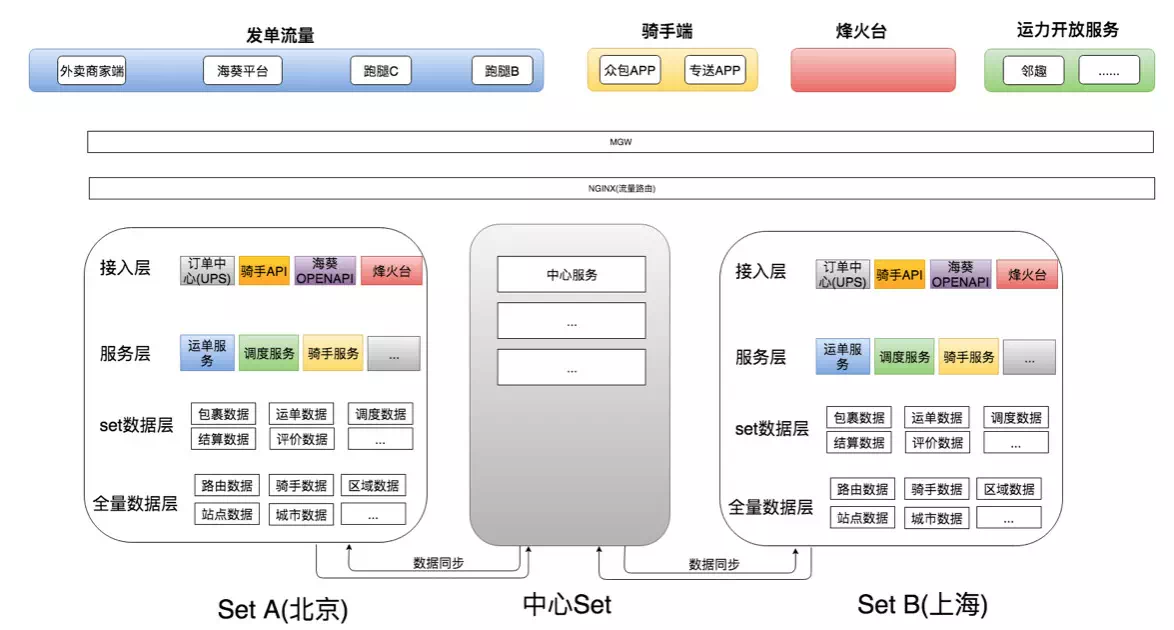

相比多中心来说,单元化是进行分区容灾和扩容的更优方案。关于流量路由,美团主要是根据业务特点,采用区域或城市进行路由。数据同步上,异地会出现延迟状况。SET 容灾上要保证同本地或异地 SET 出现问题时,可以快速把 SET 切换到其他 SET 上来承担流量。

智能物流的核心技术能力和平台沉淀

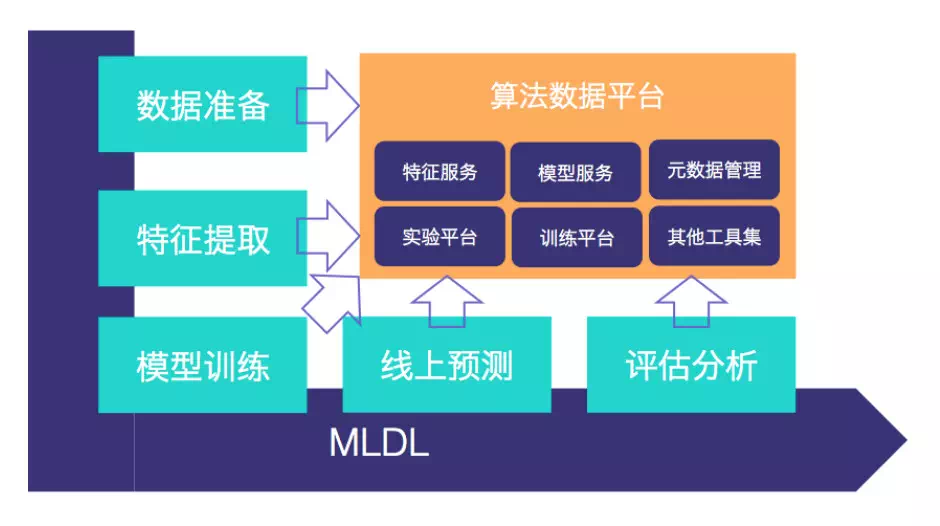

机器学习平台,是一站式线下到线上的模型训练和算法应用平台。之所以构建这个平台,目的是要解决算法应用场景多,重复造轮子的矛盾问题,以及线上、线下数据质量不一致。如果流程不明确不连贯,会出现迭代效率低,特征、模型的应用上线部署出现数据质量等障碍问题。

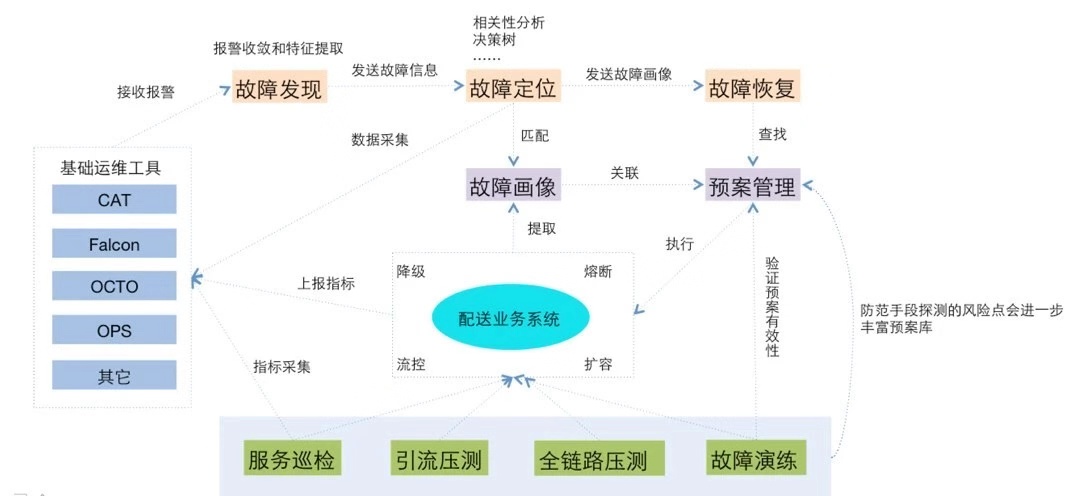

JARVIS 是一个以稳定性保障为目标的智能化业务运维 AIOps 平台。主要用于处理系统故障时报警源很多,会有大量的重复报警,有效信息很容易被淹没等各种问题。此外,过往小规模分布式集群的运维故障主要靠人和经验来分析和定位,效率低下,处理速度慢,每次故障处理得到的预期不稳定,在有效性和及时性方面无法保证。所以需要 AIOps 平台来解决这些问题。

未来的挑战

经过复盘和 Review 之后,我们发现未来的挑战很大,微服务不再“微”了,业务复杂度提升之后,服务就会变得膨胀。其次,网状结构的服务集群,任何轻微的延迟,都可能导致的网络放大效应。另外复杂的服务拓扑,如何做到故障的快速定位和处理,这也是 AIOps 需要重点解决的难题。最后,就是单元化之后,从集群为单位的运维到以单元为单位的运维,也给美团业务部署能力带来很大的挑战。
