目录

m 1.逻辑架构

m 2.包图

m 3.包图建模准则

m 4.架构分析

m 5.逻辑架构的精化

m 6.架构的文档化

1. 逻辑架构

m logical architecture ：是软件的宏观组织结构，它将软件类组织为包（或命名空间）、子系统和层等。

m 层（ layer ）：是对类、包或子系统的甚为粗粒度的分组，具有对系统主要方面加以内聚的职责。

2.包图

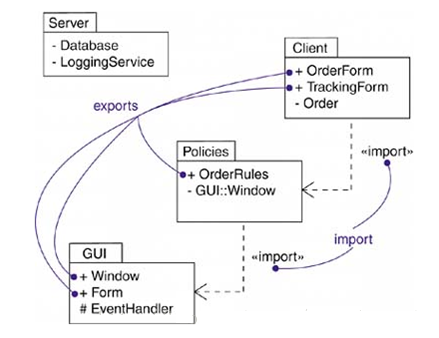

m 包：用来将建模元素组织成分组、建立元素的所属关系以及提供引用元素的唯一名称的通用机制。

m 包图：包及其关系的结构化模型图。

3. 包图建模准则

m 使用层进行设计

好处:

Ø (1) 可以做到 关系分离、高级服务与低级服务分离、特定应用的服务与一般性服务分离。减少耦合和依赖性，增强内聚性、提高潜在的复用性并且使概念更加清晰。

Ø （ 2 ）封装和分解了相关的复杂性

Ø （ 3 ）某些层能够用新的实现替换

Ø （ 4 ）较低层包含可复用的功能

Ø （ 5 ）某些层可以是分布式的。

Ø （ 6 ）通过逻辑划分，有助于团队开发。

准则：内聚职责、关系分离

m 领域层和领域模型的关系

分层与分区

m 分层（ layer ）：表示对系统在垂直方向的划分。

m 分区（ partition ）：表示对层在水平方向的划分。

准则：不要将外部资源表示为最底层

准则：模型——视图分离原则

m 不要将非 UI 对象直接与 UI 对象连接或耦合。

m 不要在 UI 对象方法中加入应用逻辑。

模型：领域层对象

视图：UI对象

领域类封装了与应用逻辑相关的信息和行为。窗口类相对简单，负责输入和输出，以及捕获GUI事件。

SSD 、系统操作和层的关系

4.架构分析

m 定义

Ø Architectural analysis ：在功能性需求的语境中，识别和处理非功能性需求的活动。其中包括识别变化和最具可能性的进化点。

Ø 变化点（ variation point ）：当前系统或需求中的变化之处。

Ø 进化点（ evolution point ）：现有需求中不存在但可能在将来发生，推测性的变化点。

m 架构分析问题举例

Ø 可靠性和容错需求如何影响设计

Ø 采购子构件的许可费用如何影响收益率

Ø 可适应性和可配置型需求如何影响设计

Ø 商标名称的选择如何影响架构

m 架构分析步骤

Ø 识别架构因素

• FURPS+

• 质量场景

• 描述架构因素：因素表

Ø 进行架构决策

• 删除需求、定制解决方案、终止项目、雇佣专家

m 基本架构设计原则

Ø 低耦合

Ø 高内聚

Ø 防止变异

m 本质

Ø 识别影响架构的因素，理解这些因素的可变性和优先级，并且解决这些问题。

m 难点

Ø 要知道应该问什么问题，权衡利弊和了解处理一个重要架构因素的各种办法，从良性忽略到奇特设计或第三方产品等

m 重要性

Ø 降低系统设计中丢失重要因素的风险

Ø 避免在低优先级的问题上花费过多精力

Ø 有助于产品与业务目标的一致

5.架构的精化

在早期迭代中设计的是实验性逻辑架构，然后在整个细化阶段中对其进行增量式的演进。

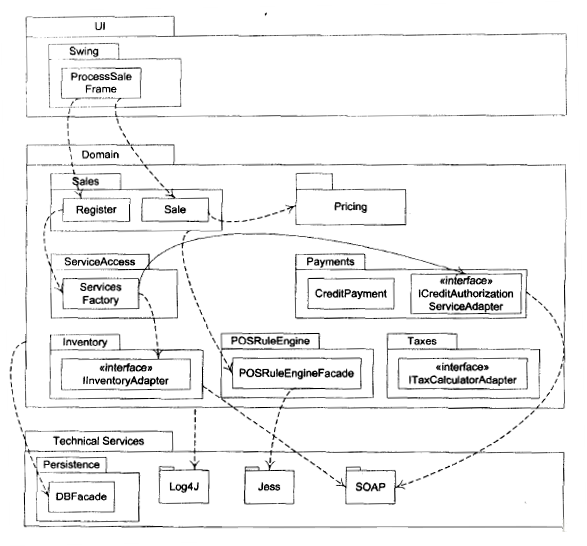

m 层之间和

包之间的耦合

m 层之间和

包之间

的交互场景

m 使用层模式的协作

Ø 使用简单包

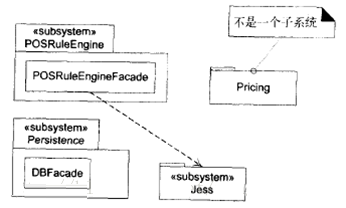

m 外观

m 会话外观和应用层

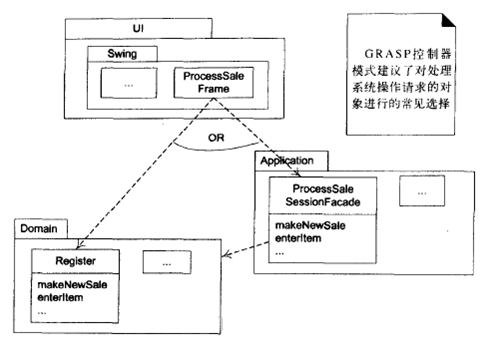

m 控制器

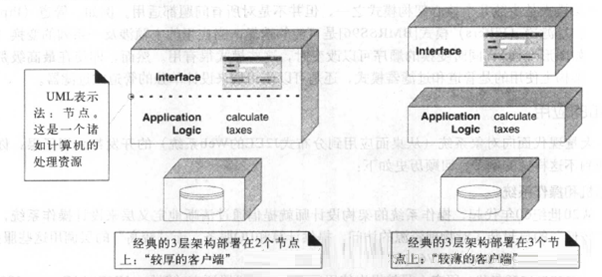

m 经典的三层架构

6.包的设计

m 准则 1 ：包在水平和垂直划分上的功能性内聚

RC=内部关系的数量/类型的数量

RC越大，表明内聚性越强。

（不适用于包含接口的包）

m 准则 2 ：由一族接口组成的包

m 准则 3 ：用于正式工作的包和用于聚集不稳定类的包

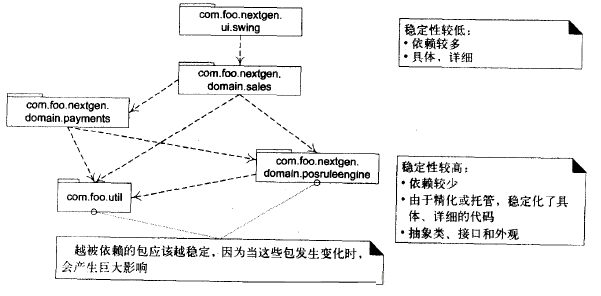

m 准则 4 ：职责越多的包越需要稳定

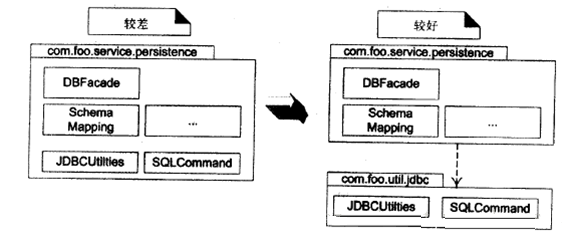

m 准则 5 ：将不相关的类型分离出去

m 准则 6 ：使用工厂模式减少对具体包的依赖

m 准则 7 ：包之间没有循环依赖

7.架构的文档化（SAD）

m 软件架构文档（ SoftwareArchitecture Document ）：描述有关架构的总体想法，包含架构分析的关键决策。

m 动机：帮助别人对系统的理解

m 表示法： SAD 的结构

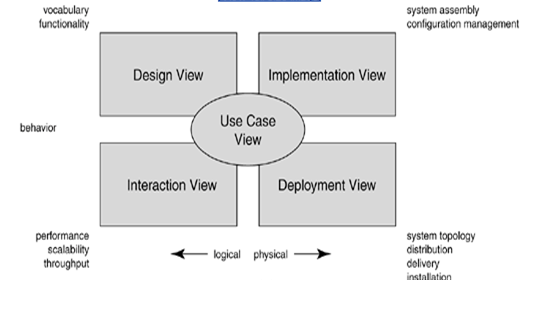

m 4+1 视图模型

原文链接：https://blog.csdn.net/yongchaocsdn/article/details/79035464
