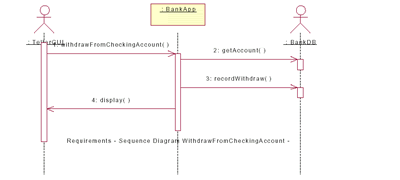

| 需求－用例增量 增量1：支票和储蓄账户的存款和取款 增量2：查询和转账 增量3：透支 每个增量内进行迭代：乐观的，正常的，悲观的 需求用例规约：名称，触发器，输入参数，输出返回值，出现的前置条件/异常，出现的（raised）后置条件/异常，基本的/乐观场景，替代性可选的/悲观的场景，业务规则，测试实例。 WithdrawFromCheckingAccount用例的用例规约 用例名：WithdrawFromCheckingAccount 触发器： WithdrawFromCheckingAccount 输入参数： sAcctNum, nWithdraw 输出返回值： sText 前置条件： ValidAccount = true and nWithdraw <= nCurrentBalance 出现的前置条件异常： 待定的 描述/转换： nCurrentBalance = nCurrentBalance - nWithdraw 后置条件： nCurrentBalance < nOldBalance 后置条件异常：无 相关用例： Generalization, Includes, Extends/Extension Point： 无 基本场景/乐观场景： Text(文本) - 待定；Diagram（图） -见 WithdrawFromCheckingAccount乐观场景顺序图 替代性可选场景/被动场景：Text -待定；Diagram -见WithdrawFromCheckingAccount 活动图 业务规则： ValidAccountRule, AdequateBalanceRule 测试实例：1 - 乐观的：输入： sAcctNum - BGates001, nWithdraw - 100, nCurrentBalance - 1000 Conditions： None, 输出："BGates001 withdraw $100 OK and recorded"；2 ...待定 输入/输出表单： WithdrawFromCheckingAccount用例的输入/输出表单 Withdraw Request Form（取款需求表单） Customer Account Number（客户账号）__________ Withdraw Amount（取款数量） ________ Button-Submit（提交按钮） Button-Clear（清除按钮） Withdraw Response Form（取款响应窗体） Customer Account Number __________ Withdraw Amount __________ Status （状态） ________________________ Button-OK（OK 按钮） 需求－顺序图WithdrawFromCheckingAccount - 乐观场景  注：getApp的第一笔事务需要达到应用程序的最高级别 Rose 顺序图：在浏览器窗口，选择Use Case View；选择 Use Case Diagram；选择一个用例；选择Browse-Interaction Diagram-Use Case View- 在图的中央放置一个对象以表示系统；双击对象，从下拉列表中键入系统名；选择Rose Object Link (对象连接符)，在参与者和系统之间拖曳；选择Tools-Check Model；选择File-Save . 4-WithdrawFromCheckingAccount用例－所有场景的需求活动图  注：getApp的第一笔事务需要达到应用程序的最高级别 |
