Rose状态－活动图：
在浏览器窗口，选择Use Case View；
选择Use Case Diagram 显示图；
选择一个用例；选择Browse - State Diagram；
如果"State Diagram"
是灰色，则返回到用例图并重新选择一个用例；
在图上放置活动状态（activity states）；通过在两个状态之间拖曳，放置转移；
选择Tools-Check Model；
选择File-Save 。
需求－产品性能：高可靠性，10个并发的用户，2秒响应时间。
需求/分析－高阶概念模型（HOCM--High Order Concept
Model）
外部参与者：TellerGUI,BankDB.内部实体（Internal
Entities）： BankApp, Account, CheckingAccount, SavingsAccount

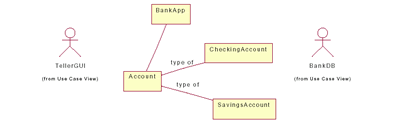

Rose高级别概念模型图：
推荐使用铅笔和纸做HOCM。作为替代，创建不含属性和操作的Rose类图。
分析模型－草图

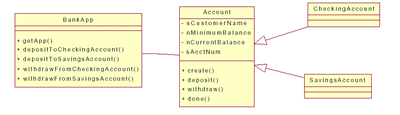

分析类图 - 最简结构
Rose类图： 见〈使用Rational Rose〉
分析包图
Rose包图：在浏览器窗口选择Logical View；选择Browse－Class
Diagram－Logical View－
。输入包图名；在图上放置包；从工具条中选择依赖箭头然后从源包到目的包拖曳，放置依赖关系。在浏览器中，拖动每个类到适当的包；选择Tools-Check
Model；选择File-Save。

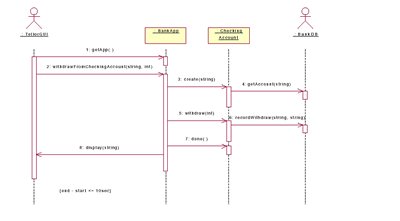

分析 WithdrawFromCheckingAccount顺序图－乐观场景
注：getApp的第一笔事务需要达到应用程序的最高级别
Rose顺序图：见〈使用Rational Rose〉

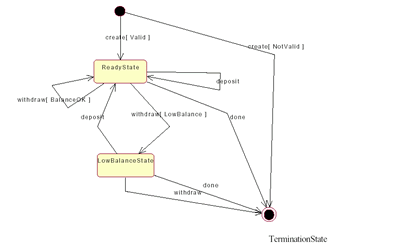

8- 分析Account类的状态图
Rose 状态－活动图：在浏览器窗口，选择Use
Case View；选择Use Case Diagram
显示；选择一个用例；选择Browse - State Diagram；如果
"State Diagram"
是灰色，则返回到用例图并重新选择一个用例；在图上放置活动状态（activity
states）；通过在两个状态之间拖曳，放置转移；选择Tools-Check
Model；选择File-Save .
分析－复杂操作：待定的－每一个操作的活动图
和/或操作规约：名称，输入，前置条件/异常，转换，后置条件/异常，业务规则，描述。
Rose规约： 显示类图；选择一个类；按鼠标右键显示Specification
Dialog Box；选择一个标签，例如Operations；双击一个操作；填写操作信息；选择
Tools - Check Model；选择File - Save.
设计模型 - 编码的基础
设计过程环境：Linux 6.2版, GNU C++ 6.2版,
C++ 标准库,CORBA 3。
设计潜在模式
企业级：基于分布式CORBA，具有公共接口的组件
系统（组件到组件）：分层，会话－实体（Session -
Entity），回调（Callbacks），发行者-订阅者（Publisher
- Subscriber）
组件：应用－文档，控制器－实体－边界，虚包（Facade）
类设计：UML, Factory（工厂），事务
JAVA 语言：Java Bean, Enterprise Java Bean, Servlet, RMI
设计包图

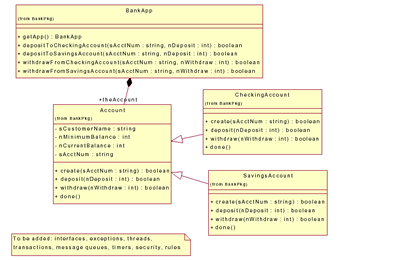

设计类图 说明类型和参数-目标是完成编码
注：CheckingAccount和SavingsAccount
提供多态操作的实现。
设计顺序图WithdrawFromCheckingAccount - 乐观场景
注：getApp的第一笔事务需要达到应用程序的最高级别

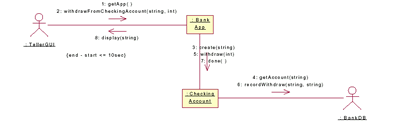

设计协作图WithdrawFromCheckingAccount - 乐观场景
在Rational Rose中打开顺序图，按F5
自动创建协作图。
