设计CheckingAccount类withdraw()操作的操作规约

用例名： withdraw

触发：withdraw

输入参数： nWithdraw ： int

输出返回值： boolean

前置条件： nWithdraw <= nCurrentBalance

出现的前置条件/异常： exInsuffientFunds

描述/转换： nCurrentBalance = nCurrentBalance - nWithdraw

后置条件： nCurrentBalance < priorCurrentBalance

后置条件异常： exIncorrectBalance

基本/乐观场景：见WithdrawFromCheckingAccount 顺序图

替代性场景/悲观场景：见WithdrawFromCheckingAccount 活动图

业务规则：ValidAccountRule, AdequateBalanceRule

设计异常类（exception classes）异常超类(操作：Exception()/Exception(string)；异常子类：exInsufiicientFunds [操作：exInsufiicientFunds（）、exInsufiicientFunds（string）]；exIncorrectBalance[操作：exIncorrectBalance()、exIncorrectBalance(string)]。

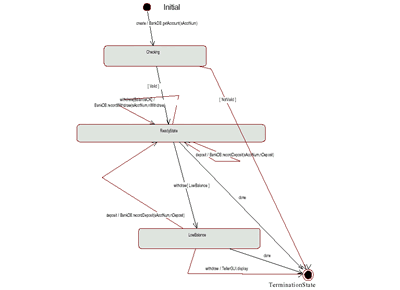

设计 CheckingAccount 类的状态图

实施模型(Implementation Models)

实施模型

设计过程环境

实施组件图

实施文件（Implementation Files）： TellerGUI.exe, BankApp.exe, BankDB.exe

组件接口选择：

1) BankApp具有单接口 IbankApp，其所有操作都是公有的（exposed）

2) BankApp暴露（exposes） IBankApp, ICheckingAccount, & ISavingAccount 接口

3) BankApp暴露（exposes） IBankApp, IWithdraw, IDeposit, ICheckingAccount, & ISavingAccount 接口

CORBA IDL/C++ 需要对接口进行描述

Rose 组件图：在浏览器窗口，选择Component View；，将"Main"重命名为"Component View"；双击图名显示该图；在图上放置组件和依赖关系（从client组件到supplier组件拖曳）；在浏览器中把每个类拖到相应的组件中；选择Tools-Check Model；选择File-Save.

实施部署图

Rose 部署图：在浏览器窗口选择Deployment View；双击以显示该图；在图上放置节点和关系；选择Tools-Check Model；选择File-Save.

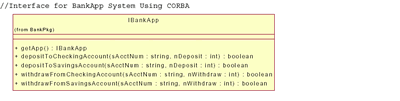

//使用CORBA的 BankApp系统的接口


//Sample IDL Interface Code（IDL 接口代码样本）
module BankApp {
interface IBankApp {
  exception exInsuffientFunds;
  IBankApp getApp();
  boolean depositToCheckingAccount (in string sAcctNum, in int nDeposit)  ;
  boolean depositToSavingAccount (in string sAcctNum, in int nDeposit)  ;
  boolean withdrawFromCheckingAccount (in string sAcctNum, in int nWithdraw)raises
(exInsuffientFunds);
  boolean withdrawFromSavingAccount (in string sAcctNum, in int nWithdraw) raises
(exInsuffientFunds);
};};
//Sample Java Interface Code Using Remote Method Invocation
//(使用RMI 的Java接口样本)
import java.rmi.*;
package BankApp;
public interface IBankApp extends java.rmi.Remote {
boolean depositToCheckingAccount (String sAcctNum, int nDeposit) throws
java.rmi.RemoteException ;
boolean depositToSavingAccount (String sAcctNum, int nDeposit) throws
java.rmi.RemoteException ;
boolean withdrawFromCheckingAccount (String sAcctNum, int nWithdraw) throws
java.rmi.RemoteException;
boolean withdrawFromSavingAccount (String sAcctNum, int nWithdraw) throws
java.rmi.RemoteException;
}
//Sample Microsoft IDL Interface Code for COM - Simplified
//（Microsoft IDL 的COM接口编码样本－简化版）
library BankAppLib {
dispinterface IBankApp {
IBankApp getApp();
boolean depositToCheckingAccount (BSTR sAcctNum, int nDeposit) ;
boolean depositToSavingAccount (BSTR sAcctNum, int nDeposit) ;
boolean withdrawFromCheckingAccount (BSTR sAcctNum, int nWithdraw);
boolean withdrawFromSavingAccount (BSTR sAcctNum, int nWithdraw);
};
coclass BankApp {
dispinterface IBankApp;
}; };
//Sample SOAP (Simple Object Access Protocol) SDL (Service Description Language)
with XML -Incomplete
//包含XML 的SOAP SDL样本－不完全
<?xml version='1.0'?>
<serviceDescription name='BankApp'
xmlns='urn：schemas-xmlsoap-org：sdl.2000-01-25'
xmlns：dt='http：//www.w3.org/1999/XMLSchema'
xmlns：IBankApp='IBankApp'>
<import namespace='IBankApp' location='#IBankApp'/>
<soap xmlns='urn：schemas-xmlsoap-org：soap-sdl-2000-01-25'>
<interface name='IBankApp'>
<requestResponse name='WithdrawFromCheckingAccount'>
<request ref='IBankApp：WithdrawFromCheckingAccount'/>
<response ref='IBankApp：WithdrawFromCheckingAccountResponse'/>
</requestResponse>
</interface>
<service>
<addresses>
<address uri='http：//myserver/IBankApp.asp'/>
</addresses>
<implements name='IBankApp'/>
</service>
</soap>
<IBankApp：schema id='IBankApp' targetNamespace='IBankApp'
xmlns='http：//www.w3.org/1999/XMLSchema'>
<element name='WithdrawFromCheckingAccount'>
</element>
<element name='WithdrawFromCheckingAccountResponse'>
<type>
<element name='return' type='dt：boolean'/>
</type>
</element>
</IBankApp：schema>
</serviceDescription>

构建

编码/命名标准；接口代码-CORBA IDL；C++代码；CASE 工具脚本/定制报告的VBA /代码生成

Rose代码生成-需要Rose 专业版或企业版. 见Help Topic Code Generation（帮助主题－Code Generation）。

步骤：

1 - 检查模型；

2 - 创建组件；

3 - 映射/分配类到组件；

4 - 设定代码生成特性；

5 - 选择一个类、组件或包

6 - 生成代码；

7 - 检查生成的代码。

Rose 逆工程-需要Rose 专业版或企业版. 见Help Topic－ Reverse Engineering. 使用模型更新工具（Model Update Tool）。

测试

整个系统/集成测试－所有组件/子系统；组件测试－每个组件；单元测试－每个类。

测试实例规约：

测试实例名（Test Use Case Name）：

用例名（Use Case Name）：

用例场景名（Use Case Scenario Name）：

触发器（Trigger）：

输入参数（Input Parameters）：

输出返回值（Output Return）：

前置条件（Precondition）：

出现的前置条件异常（Precondition Exception Raised）：

描述/转换（Description/Transformation）：

后置条件（Postcondition）：

后置条件异常（Postcondition Exception）：

注释（Comments）：

VII - 建模和构造其他组件

TellerGUI Forms（表单）；BankDB Tables（表）： tblWithdraw, tblDeposit, tblSavingAccount, tblCheckingAccount
