| 把现实世界当中的物体模拟到计算机当中，一些简单的物理实验、碰撞旋转等等难度还是不算很大，难度较大的应当算流体模拟。
本文将在Canvas当中模拟出一个2D平面内的水珠，涉及的知识点和技巧包括：Jscex基础知识，贝塞尔曲线的绘制，合理利用CanvasRenderingContext2D的translate和rotate等API。
绘制椭圆
在模拟水滴之前，我们先思考一下怎么在canvas当中绘制一个椭圆。
大家可以很容易想到 下面几种方案：
1.根据椭圆笛卡尔坐标系方程绘制
2.根据椭圆极坐标方程绘制
3.根据椭圆曲率变化绘制
4.利用四条贝塞尔曲线绘制
第四中，也是性能最好的一种，这样可以避免复杂的计算，充分利用CanvasRenderingContext2D的API(API的性能是通过严格测试，一般情况下比较靠谱).
所以我们采用第四种方式来绘制椭圆。
|
var canvas;
var ctx;
canvas = document.getElementById("myCanvas1");
ctx = canvas.getContext("2d");
ctx.strokeStyle = "#fff";
function drawEllipse(x, y, w, h) {
var k = 0.5522848;
var ox = (w / 2) * k;
var oy = (h / 2) * k;
var xe = x + w;
var ye = y + h;
var xm = x + w / 2;
var ym = y + h / 2;
ctx.beginPath();
ctx.moveTo(x, ym);
ctx.bezierCurveTo(x, ym - oy, xm - ox, y, xm, y);
ctx.bezierCurveTo(xm + ox, y, xe, ym - oy, xe, ym);
ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);
ctx.bezierCurveTo(xm - ox, ye, x, ym + oy, x, ym);
ctx.stroke();
}
ctx.clearRect(0,0,canvas.width,canvas.height);
drawEllipse(10, 10, 40, 82); |
(改变drawEllipse的四个参数试试)
旋转椭圆

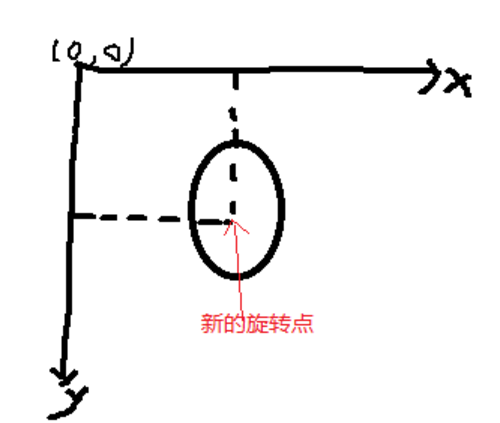

这里的旋转不是绕上面的drawEllipse的前两个参数x,y旋转，二是绕椭圆的中心旋转。所以仅仅CanvasRenderingContext2D.rotate是不够的，因为CanvasRenderingContext2D.rotate是绕画布的左上角(0，0)旋转。所以我们先要把(0，0)通过CanvasRenderingContext2D.translate到椭圆的中心，然后再drawEllipse(-a/2,
–b/2, a, b).
上面这句话，就是绕中心旋转的核心。这里还可以推广到任意图形或者图片(假设有约定的中心)。如图：
然后我们就可以先绘制一个鸟巢出来：
|
<html>
<head>
<script src="http://files.cnblogs.com/iamzhanglei/jscex.jscexRequire.min.js" type="text/javascript"></script>
</head>
<body>
<style type="text/css">
input.css3btn
{
background: -moz-linear-gradient(270deg, #d2ebf8, #0c8ab5);
background: -webkit-linear-gradient(top, #d2ebf8, #0c8ab5);
background: -o-linear-gradient(top, #d2ebf8, #0c8ab5);
filter: progid:DXImageTransform.Microsoft.Gradient(GradientType=0, StartColorStr='#000099CC',
EndColorStr='#FF0087B4');
border-top: 1px solid #38538c;
border-right: 1px solid #1f2d4d;
border-bottom: 1px solid #151e33;
border-left: 1px solid #1f2d4d;
border-radius: 4px;
box-shadow: inset 0 1px 10px 1px #5c8bee, 0px 1px 0 #1d2c4d, 0 2px 0px #1f3053, 0 4px 4px 1px #111111;
color: #f0f0f0;
font: bold 20px "helvetica neue" , helvetica, arial, sans-serif;
padding: 10px 0 10px 0;
text-align: center;
text-shadow: 0px -1px 1px #1e2d4d;
width: 150px;
background-clip: padding-box;
}
input.css3btn:hover
{
box-shadow: inset 0 0px 20px 1px #87adff, 0px 1px 0 #1d2c4d, 0 3px 0px #1f3053, 0 4px 4px 1px #111111;
cursor: pointer;
}
input.css3btn:active
{box-shadow: inset 0 1px 10px 1px #5c8bee, 0 1px 0 #1d2c4d, 0 2px 0 #1f3053, 0 4px 3px 0 #111111;
margin-top: 1px;
}
</style>
<canvas id="myCanvas2" width="350" height="350" style="border: solid 15px #222; background-color: #111;
color: #CCC;">
Your browser does not support the canvas element.
</canvas>
<script>
var canvas;
var ctx;
var px = 0;
var py = 0;
function init() {
canvas = document.getElementById("myCanvas2");
ctx = canvas.getContext("2d");
ctx.strokeStyle = "#fff";
ctx.translate(70, 70);
}
init();
var i = 0;
function drawEllipse(x, y, w, h) {
var k = 0.5522848;
var ox = (w / 2) * k;
var oy = (h / 2) * k;
var xe = x + w;
var ye = y + h;
var xm = x + w / 2;
var ym = y + h / 2;
ctx.beginPath();
ctx.moveTo(x, ym);
ctx.bezierCurveTo(x, ym - oy, xm - ox, y, xm, y);
ctx.bezierCurveTo(xm + ox, y, xe, ym - oy, xe, ym);
ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);
ctx.bezierCurveTo(xm - ox, ye, x, ym + oy, x, ym);
ctx.stroke();
ctx.translate(x + 70, y + 100);
px = -70;
py = -100;
ctx.rotate(10 * Math.PI * 2 / 360);
}
var ct;
var drawAsync = eval(Jscex.compile("async", function (ct) {
while (true) {
drawEllipse(px, py, 140, 200)
$await(Jscex.Async.sleep(200, ct));
}
}))
function Button1_onclick() {
ct.cancel();
}
function Button2_onclick() {
ct = new Jscex.Async.CancellationToken();
drawAsync(ct).start();
}
</script>
<br />
<input id="Button2" class="css3btn" type="button" value="run" onclick="return Button2_onclick()" />
<input id="Button1" class="css3btn" type="button" value="stop" onclick="return Button1_onclick()" />
</body>
</html>
|
绘制水滴
旋转的椭圆和鸟巢神马的和水滴有什么关系呢?
我们通过改变椭圆的长轴和短轴，令其非常接近圆形(只能接近，不能等于圆形)，然后每次旋转擦除画布，就可以达你预想不到的效果!
这里需要注意的是，擦除画布不再是一句CanvasRenderingContext2D.clearRect(0,0,canvas.width,canvas.height)就可以，因为画布已经旋转和画布原点已经translate，所以我们使用
ctx.clearRect(-canvas.width, -canvas.height, 2 * canvas.width,
2 * canvas.height)来擦除画布。
我们画一个长轴42，短轴40的椭圆，旋转并擦除画布：
|
function drawEllipse(x, y, w, h) {
ctx.clearRect(-canvas.width, -canvas.height, 2 * canvas.width, 2 * canvas.height);
var k = 0.5522848;
var ox = (w / 2) * k;
var oy = (h / 2) * k;
var xe = x + w;
var ye = y + h;
var xm = x + w / 2;
var ym = y + h / 2;
ctx.beginPath();
ctx.moveTo(x, ym);
ctx.bezierCurveTo(x, ym - oy, xm - ox, y, xm, y);
ctx.bezierCurveTo(xm + ox, y, xe, ym - oy, xe, ym);
ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);
ctx.bezierCurveTo(xm - ox, ye, x, ym + oy, x, ym);
ctx.stroke();
ctx.translate(x + 20, y + 21);
px = -20;
py = -21;
ctx.rotate(10 * Math.PI * 2 / 360);
}
var ct;
var drawAsync = eval(Jscex.compile("async", function (ct) {
while (true) {
drawEllipse(px, py, 40, 42)
$await(Jscex.Async.sleep(10, ct));
}
})) |
会是什么效果呢?
在线演示效果查看
http://www.cnblogs.com/iamzhanglei/archive/2011/12/12/2284188.html
|
