3.XML解析

XML（Extensible Markup Language）是一种独立于系统的表达数据信息的标记语言，现已成为网络系统中通用的数据交换格式。本系统采用XML技术进行数据交换，利用它的分级结构，很容易访问到所需的数据信息。这就意味着想要取得远程服务器端XML文档中的数据信息，MIDlet编程就必须支持XML解析技术。从网上不难得到J2ME端的XML解析器，本系统采用的是NanoXML，它是一种非确认（non-validating）、单步（single-step）解析器。NanoXML解析整个XML文档，并把它转换成一棵元素树(如图2)，可以通过调用方法getChildren、getTagName、getContents等来遍历整棵树，得到数据信息。

图2 XML文件和相对应的树型文件模型

表示层（Web Tier）

Servlets和JavaBean构成了表示层。这是一种控制结构，减低了视图与模型之间的耦合性。当Servlet响应到一个HTTP GET请求时，doGet()方法被service()方法的默认实现所调用，并把request对象和response对象作为参数传给该函数。整个程序覆盖了doGet()方法，它们所做主要工作是创建JavaBean实例，传递request对象，调用bean方法，取得存放于Bean中的数据，返回结果（XML文档）。JavaBean封装了更为复杂的业务逻辑，可以调用EJB方法执行各种数据存取的事务。JavaBean是一种可重用组件，提高代码复用性，加快了软件开发过程。如上所述，系统利用JAXP和W3C提供的访问XML的接口DOM来处理XML文档。代码如下所示：

<custList>
 <matchedCust>7</matchedCust>
 <customer>
<id>Cust_001</id>
 <name>Oliver</name>
 </customer>
</custList>

业务逻辑层（Business Tier）

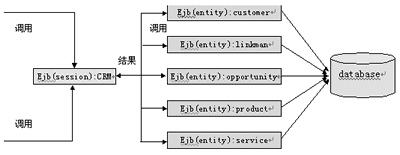

EJB container提供了一种系统级服务，开发者只需要专注于业务逻辑处理即可。系统运用实体Bean封装数据对象，建立与数据库间的映射。会话Bean封装了业务逻辑，该系统实现的会话Bean是无状态的。业务逻辑层结构如图3所示。

图3 业务逻辑层结构设计

EJBs功能如表1。

表1

包ejb.entity	封装了客户、联系人、产品、商业机会及客户服务请求等数据信息，并提供Home、Remote访问接口。
包ejb.session	封装了系统所需的业务逻辑和数据操作，包括添加、查询、更新和删除各项信息，并提供Home、Remote访问接口，也提供了一些方便数据操作的辅助类。

数据库（Backend Tier）

利用Sun公司提供的JDBC API可以很方便地操作关系型数据库（RDBMS），如上所述，实体Bean要与数据库表建立一种良好的映射关系。设计数据库时要注意主键值，它是惟一标识。本系统数据库共有五张表，见表2。

表2

customer	存储客户信息，设name,location,honor等字段，主键id。
linkman	存储联系人信息，设birthday,custid,custname等字段，主键id。
opportunity	存储商业机会信息，设description,moment,status等字段，主键id。
product	存储产品信息，设style,price,unit等字段，主键id。
service	存储客户服务请求信息，设product,contact等字段，主键id。

现在，以“创建客户信息”为用例，察看整个系统各个模块间的协作与实现。

请求参数输入界面：	CRMCustomer.java
响应的servlet：	custCreate.java
处理请求的JavaBean：	CRMController.java
调用的会话bean：	CRMBean.java
实体bean：	CustBean.java
数据库表：	customer
显示结果：	CRMCustomer.java

在整个开发周期中，需不断精化和细化用户需求，改进用例与建模，迭代构造和测试，使系统趋于完善。

小结

利用Java无线应用技术，结合J2ME和J2EE平台，可以设计并开发出健壮、高效的企业级无线应用程序，帮助企业提升经济效益。现在，越来越多的电信厂商生产出性能优越的Java手机,而且在电信运营商、电信设备制造商和应用程序开发者之间存在着一种较好的盈利模式。我们相信Java无线应用会有更好的发展。

（责任编辑 Sunny）
