TensorBoard的使用

作者:Manfestain
   次浏览
 2020-2-6

编辑推荐:
本文主要介绍了 使用TensorBoard展示数据,将各种类型的数据汇总并记录到日志文件中,最后将计算图中的图标进行总结.希望对您的学习有所帮助。
本文来自于CSDN,由火龙果软件Alice编辑、推荐。

TensorBoard是Tensorflow的可视化工具,它通过对Tensoflow程序运行过程中输出的日志文件进行可视化Tensorflow程序的运行状态。

使用TensorBoard展示数据,需要在执行Tensorflow计算图的过程中,将各种类型的数据(summary protobuf)汇总并记录到日志文件中。然后使用TensorBoard读取这些日志文件,解析数据并生产数据可视化的Web页面,让我们可以在浏览器中观察各种汇总数据。

注:tensorflow --version 1.4.0

TensorBoard

当生成了日志文件后,在命令行中使用tensorboard --logdir=日志文件目录启动一个服务,在浏览器中使用http://DESKTOP-JGL4HV5:6006查看可视化结果。

这里有一点需要注意,日志文件目录要使用绝对路径,即从某个盘开始的路径(如果不行的话将/变成//再试试)。同时使用360浏览器可能无法显示。

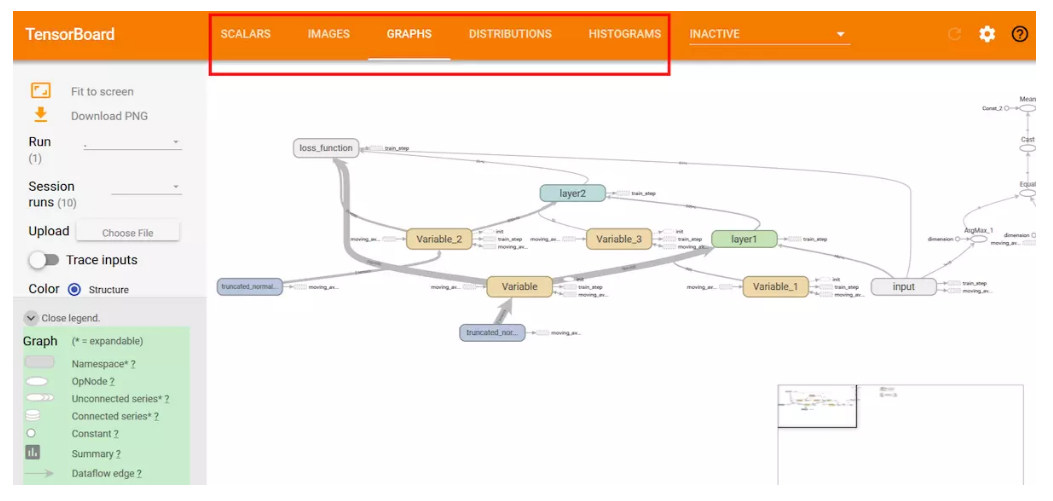

下面红框中是可视化的顶部:

TensorBoard页面

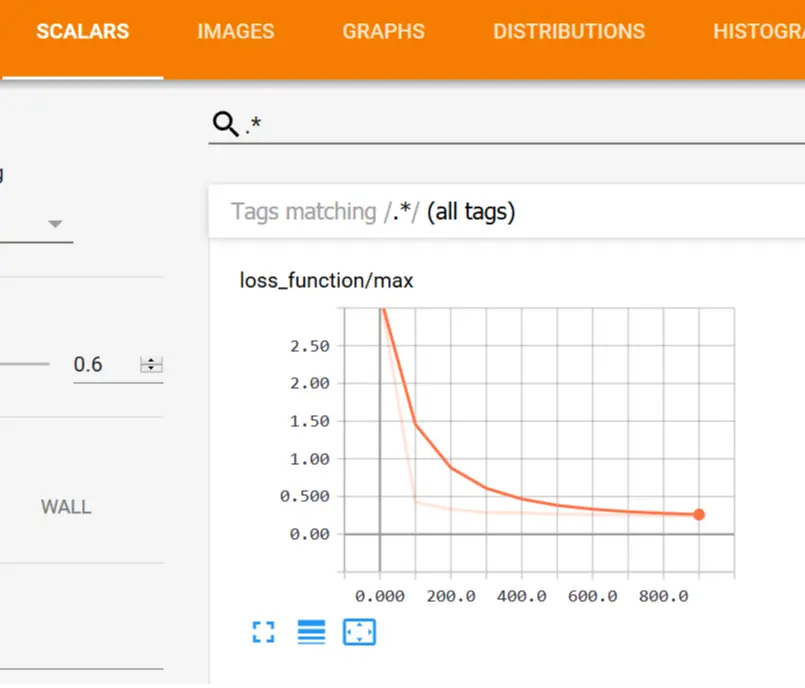

SCALARS,对标量数据进行汇总和记录

使用方法:tf.summary.scalar(tags, values, collections=None, name=None)

scalar

一般在刻画loss和accuracy时会用到,可以计算标量的最大最小值或者标准差等

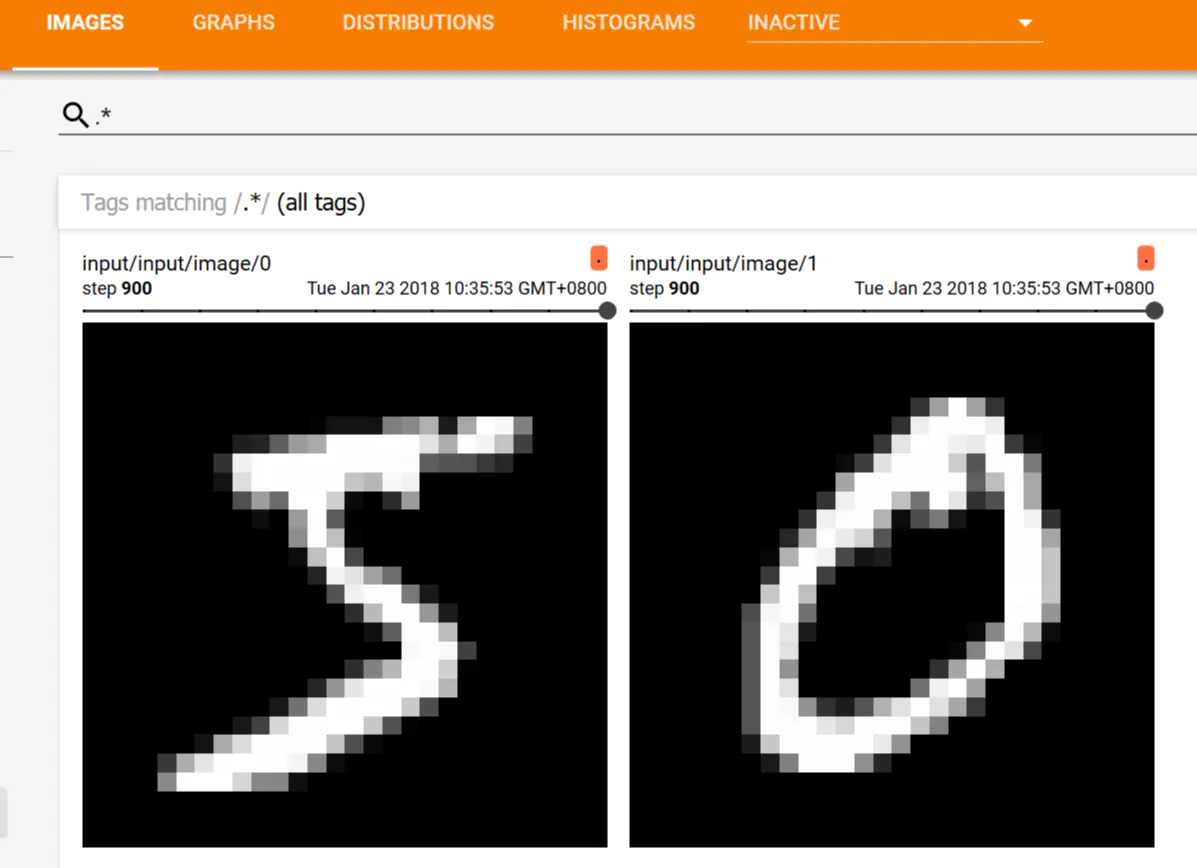

IMAGES, 汇总数据中的图像,例如MNIST中可以将输入的向量还原成图片的像素矩阵

使用方法:tf.summary.image(tag, tensor, max_images=3, collections=None, name=None)

GRAPHS, 可视化Tensorflow计算图的结构及计算图上的信息

使用方法:tf.summary.FileWriter(logdir, graph)

其实这个方法是将当前summary protobuf写近日志文件中,但是会自动生成计算图。

HISTOGRAMS,记录变量的直方图(张量中元素的取值分布)

使用方法:tf.summary.histogram(tag, values, collections=None, name=None)

计算图

计算图可以很好展现整个神经网络的结构。下来将计算图中的图标进行总结:

边,计算图中的节点之间有两种不同的边:

实线:刻画了数据的传输,箭头代表方向

虚线:表达了计算之间的依赖关系

有些边上的箭头是双向的表示一个节点可能会修改另一个节点,同时边上还标注了张量的维度信息,边上的粗细表示了两个节点之间传输的标量维度的总大小(不是传输的标量个数)。

图, TensorBoard会智能的调整可视化效果图上的节点,将计算图分成了主图(Main Graph)和辅助图(Auxiliary nodes)。也可以手动调整,对图中的节点进行移除(不会保存手工修改结果,刷新后还原)。

节点,当点击可视化图中的节点时,界面右上角会弹出该节点的基本信息(输入、输出、依赖关系以及消耗时间和内存信息等)。

空心小椭圆:对应计算图上一个计算节点

矩形:对应了计算图上的一个命名空间

节点信息

刚说节点的基本信息中包含消耗时间和内存信息,可以通过以下方法将其添加到日志文件并进行展示。

for i in range(TRAINING_STEPS):
# 每1000次就在验证集上测试训练的模型精度
if i % 100 == 0:
# 配置运行时要记录的信息
run_options = tf.RunOptions(trace_level=tf.RunOptions.FULL_TRACE)
# 运行时记录运行信息的proto
run_metadata = tf.RunMetadata()
# 将配置信息和运行记录信息的proto传入运行过程,从而进行记录
validate_acc, sum = sess.run([accuracy, summ], feed_dict=validate_feed, options=run_options, run_metadata=run_metadata)
# 将节点的运行信息写入日志文件
writer.add_run_metadata(run_metadata, 'step%03d' % i)

在TensorBoard可视化的Graphs页面中,左侧的Session runs会出现一个下拉菜单,记录了所有运行次数,选择一次运行后,Color栏中会出现Compute time和Memory,分别对应了计算节点的运行时间和消耗的内存。

GRAPHS的左边框

merge_all()

和Tensorflow类似,tf.summaru.histograms()等函数不会立即执行,需要通过sess.run()来明确调用,当日志程序中定义写日志的操作比较多时,可以使用summ = tf.summary.merge_all()函数来整理所有的日志生成操作,最后只需要sess.run(summ)即可将定义中的所有日志生成操作一次执行。

TensorBoard的使用流程

添加记录节点:tf.summary.scalar/image/histogram()等

汇总记录节点:merged = tf.summary.merge_all()

运行汇总节点:summary = sess.run(merged),得到汇总结果

日志书写器实例化:summary_writer = tf.summary.FileWriter(logdir, graph=sess.graph),实例化的同时传入 graph 将当前计算图写入日志

调用日志书写器实例对象summary_writer的add_summary(summary, global_step=i)方法将所有汇总日志写入文件

调用日志书写器实例对象summary_writer的close()方法写入内存,否则它每隔120s写入一次

下面是一个完整的使用TensorBoard的代码:

# _*_ coding:utf-8 _*_
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
# 定义神经网络的神经元数目
INPUT_NODE = 784
LAYER1_NODE = 500
OUTPUT_NODE = 10
# 每次训练数据的个数
BATCH_SIZE = 100
# 衰减学习率的参数
LEARNING_RATE_BASE = 0.8
LEARNING_RATE_DECAY = 0.99
# 正则化项的系数
