结束目标跟踪的研究，回到课题上，接下来要面对的就是点云数据的处理了。这篇博客主要介绍三维计算机视觉中点云数据处理面对的问题，主要方法和技术，概述其特点。这篇博客主要介绍最基本的点云数据处理技术和概念，不会有任何代码。
ICP点云配准就是我们非常熟悉的点云处理算法之一。实际上点云数据在形状检测和分类、立体视觉、运动恢复结构、多视图重建中都有广泛的使用。点云的存储、压缩、渲染等问题也是研究的热点。随着点云采集设备的普及、双目立体视觉技术、VR和AR的发展，点云数据处理技术正成为最有前景的技术之一。PCL是三维点云数据处理领域必备的工具和基本技能，这篇博客也将粗略介绍。
三维点云数据处理技术
1. 点云滤波（数据预处理）

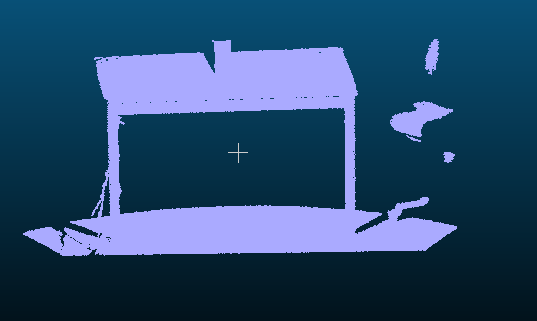

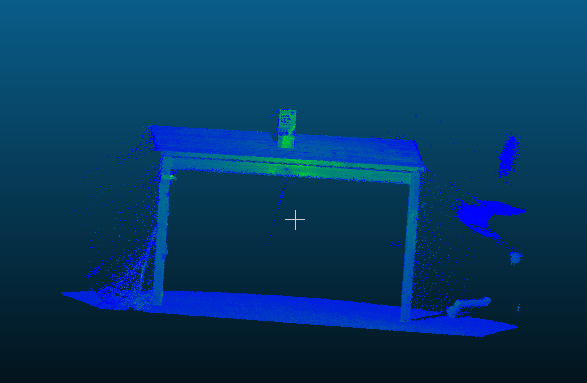

点云滤波，顾名思义，就是滤掉噪声。原始采集的点云数据往往包含大量散列点、孤立点，比如下图为滤波前后的点云效果对比。
点云滤波的主要方法有：双边滤波、高斯滤波、条件滤波、直通滤波、随机采样一致滤波、VoxelGrid滤波等，这些算法都被封装在了PCL点云库中。
2. 点云关键点
我们都知道在二维图像上，有Harris、SIFT、SURF、KAZE这样的关键点提取算法，这种特征点的思想可以推广到三维空间。从技术上来说，关键点的数量相比于原始点云或图像的数据量减小很多，与局部特征描述子结合在一起，组成关键点描述子常用来形成原始数据的表示，而且不失代表性和描述性，从而加快了后续的识别，追踪等对数据的处理了速度，故而，关键点技术成为在2D和3D
信息处理中非常关键的技术。
常见的三维点云关键点提取算法有一下几种：ISS3D、Harris3D、NARF、SIFT3D
这些算法在PCL库中都有实现，其中NARF算法是博主见过用的比较多的。
3. 特征和特征描述
如果要对一个三维点云进行描述，光有点云的位置是不够的，常常需要计算一些额外的参数，比如法线方向、曲率、文理特征等等。如同图像的特征一样，我们需要使用类似的方式来描述三维点云的特征。
常用的特征描述算法有：法线和曲率计算、特征值分析、PFH、FPFH、3D Shape Context、Spin
Image等。

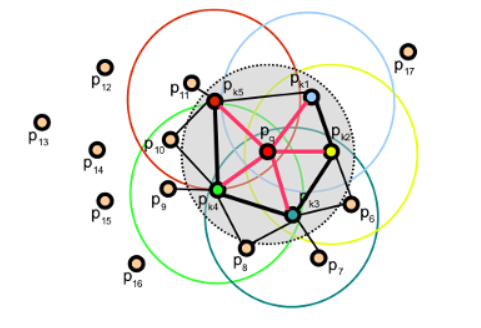

PFH：点特征直方图描述子，FPFH：跨苏点特征直方图描述子，FPFH是PFH的简化形式。这里不提供具体描述了，具体细节去谷歌吧。

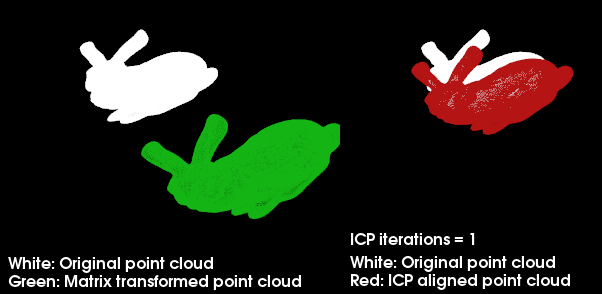

4. 点云配准
点云配准的概念也可以类比于二维图像中的配准，只不过二维图像配准获取得到的是x，y，alpha，beta等放射变化参数，二三维点云配准可以模拟三维点云的移动和对其，也就是会获得一个旋转矩阵和一个平移向量，通常表达为一个4×3的矩阵，其中3×3是旋转矩阵，1*3是平移向量。严格说来是6个参数，因为旋转矩阵也可以通过罗格里德斯变换转变成1*3的旋转向量。
常用的点云配准算法有两种：正太分布变换和著名的ICP点云配准，此外还有许多其它算法，列举如下：
ICP：稳健ICP、point to plane ICP、point to line ICP、MBICP、GICP
NDT 3D、Multil-Layer NDT
FPCS、KFPSC、SAC-IA
Line Segment Matching、ICL
5. 点云分割与分类
点云的分割与分类也算是一个大Topic了，这里因为多了一维就和二维图像比多了许多问题，点云分割又分为区域提取、线面提取、语义分割与聚类等。同样是分割问题，点云分割涉及面太广，确实是三言两语说不清楚的。只有从字面意思去理解了，遇到具体问题再具体归类。一般说来，点云分割是目标识别的基础。
分割：区域声场、Ransac线面提取、NDT-RANSAC、K-Means、Normalize Cut、3D
Hough Transform(线面提取)、连通分析
分类：基于点的分类，基于分割的分类，监督分类与非监督分类
6. SLAM图优化
SLAM又是大Topic，SLAM技术中，在图像前端主要获取点云数据，而在后端优化主要就是依靠图优化工具。而SLAM技术近年来的发展也已经改变了这种技术策略。在过去的经典策略中，为了求解LandMark和Location，将它转化为一个稀疏图的优化，常常使用g2o工具来进行图优化。下面是一些常用的工具和方法。
g2o、LUM、ELCH、Toro、SPA
SLAM方法：ICP、MBICP、IDC、likehood Field、 Cross Correlation、NDT
7. 目标识别检索
这是点云数据处理中一个偏应用层面的问题，简单说来就是Hausdorff距离常被用来进行深度图的目标识别和检索，现在很多三维人脸识别都是用这种技术来做的。
8. 变化检测
当无序点云在连续变化中，八叉树算法常常被用于检测变化，这种算法需要和关键点提取技术结合起来，八叉树算法也算是经典中的经典了。
9. 三维重建
我们获取到的点云数据都是一个个孤立的点，如何从一个个孤立的点得到整个曲面呢，这就是三维重建的topic。

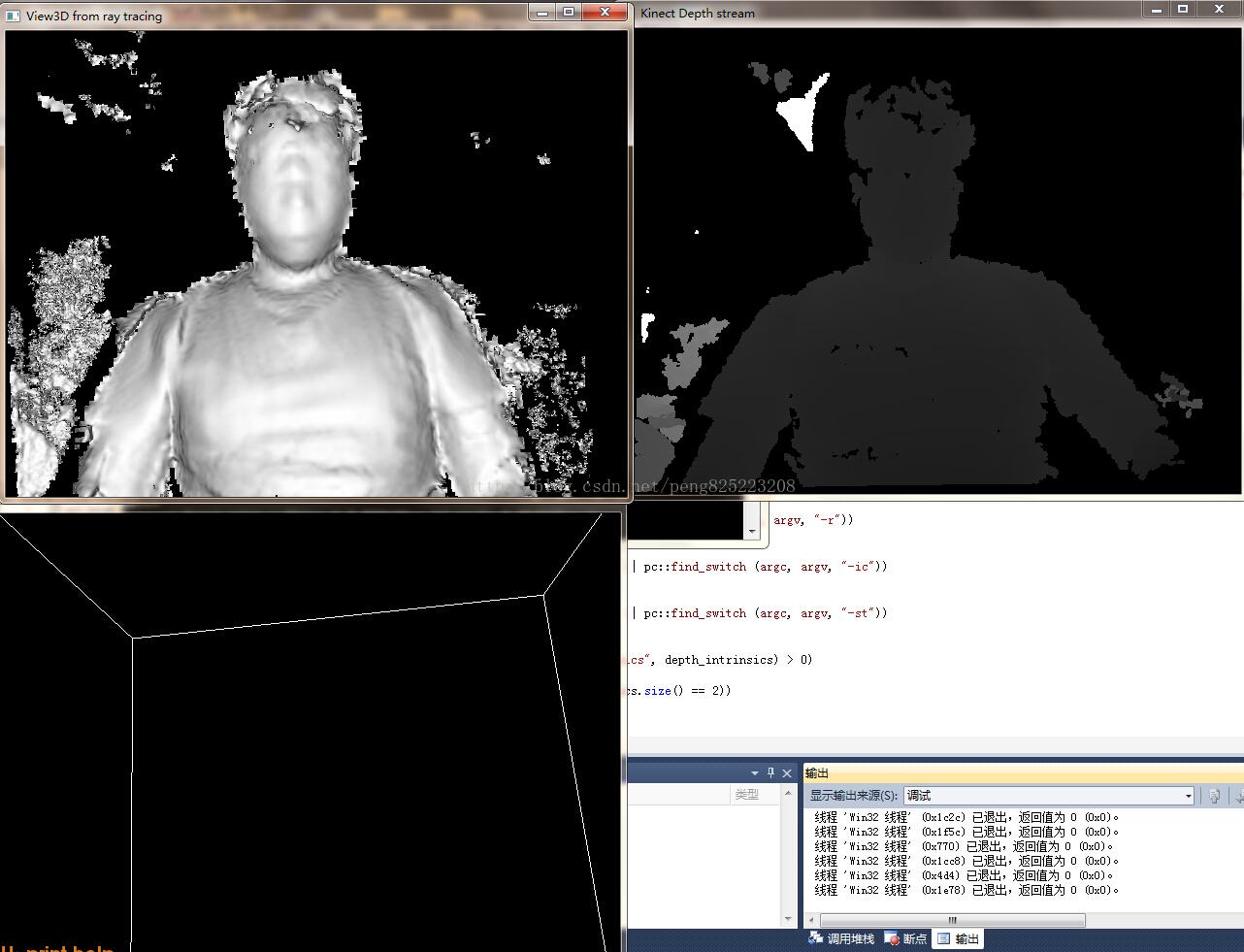

在玩kinectFusion时候，如果我们不懂，会发现曲面渐渐变平缓，这就是重建算法不断迭代的效果。我们采集到的点云是充满噪声和孤立点的，三维重建算法为了重构出曲面，常常要应对这种噪声，获得看上去很舒服的曲面。
常用的三维重建算法和技术有：
泊松重建、Delauary triangulatoins
表面重建，人体重建，建筑物重建，输入重建
实时重建：重建纸杯或者龙作物4D生长台式，人体姿势识别，表情识别
10. 点云数据管理
点云压缩，点云索引（KDtree、Octree），点云LOD（金字塔），海量点云的渲染
PCL库简介
点云数据处理中，不仅涉及前段数据的输入，中间数据和处理，还涉及到后端点云的渲染显示，如果这些函数都要我们亲自来实现，那么开发效率必然受到极大影响。在点云数据处理领域，有一个不可或缺的助手：PCL
(Point Cloud Library)。PCL在点云数据处理中的地位犹如OpenCV在图像处理领域的地位，如果你接触三维点云数据处理，那么PCL将大大简化你的开发。 |
