本文主要对数据闭环各个组成部分进一步讨论
：自动驾驶的数据驱动模型，云计算平台的基建和大数据处理技术，训练数据标注工具，大型模型训练平台，模型测试和检验，相关的机器学习技术。
本文来自于汽车电子与软件
，由火龙果软件Alice编辑、推荐。 |
|
本文为系列文章，系列目录：
如何打造自动驾驶的数据闭环？（上）（本篇为上篇）
如何打造自动驾驶的数据闭环？（中）
如何打造自动驾驶的数据闭环？（下）

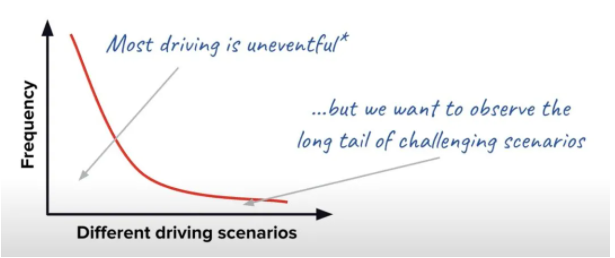

最近自动驾驶和数据闭环结合在一起，原因是自动驾驶工程已经被认可是一个解决数据分布“长尾问题”的任务，时而出现的corner case（极端情况）是对数据驱动的算法模型进行升级的来源之一，如图所示。
构成这个自动驾驶数据闭环的核心技术和模块都有哪些呢？首先是这个自动驾驶的算法和模块是数据驱动的，其次源源不断的数据需要有合理有效的方法去利用。

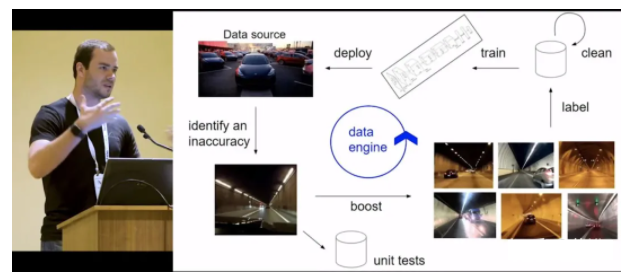

如图是Tesla众所周知的Autopilot数据引擎框架：确认模型误差、数据标注和清洗、模型训练和重新部署。

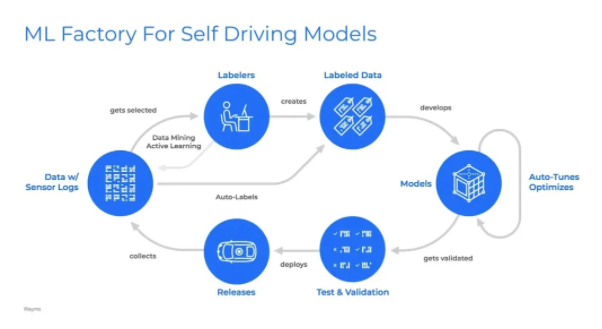

这是谷歌waymo报告提到的数据闭环平台：其中有数据挖掘、主动学习、自动标注、自动化模型调试优化、测试校验和部署发布。

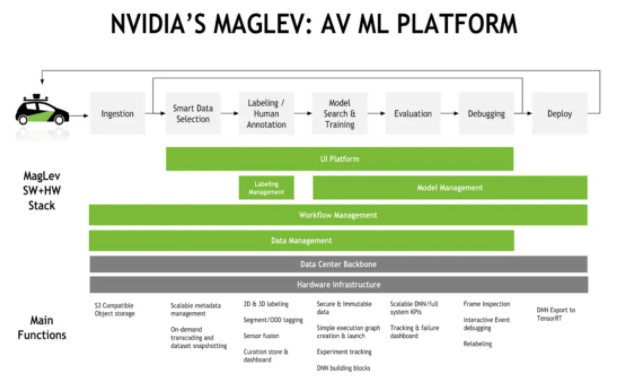

如图是英伟达公司在自动驾驶开发建立的机器学习平台MAGLEV，也是基于闭环的模型迭代：其中有smart的数据选择、数据标注、模型搜索、训练、评估、调试和部署。
下面对数据闭环各个组成部分进一步讨论：
自动驾驶的数据驱动模型；
云计算平台的基建和大数据处理技术；
训练数据标注工具；
大型模型训练平台；
模型测试和检验；
相关的机器学习技术。
1 自动驾驶的数据驱动模型
应该说，自动驾驶的算法模块，基本都是数据驱动的训练模型要优于基于规则或者优化的，尤其是感知和预测。

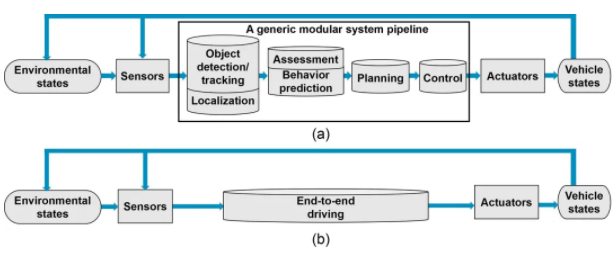

以下图（综述论文 “ A Survey of Autonomous Driving: Common Practices and Emerging Technologies ”）为例，现在自动驾驶的开发基本是模块化的（a），只有个别是采用端到端模式（b）。

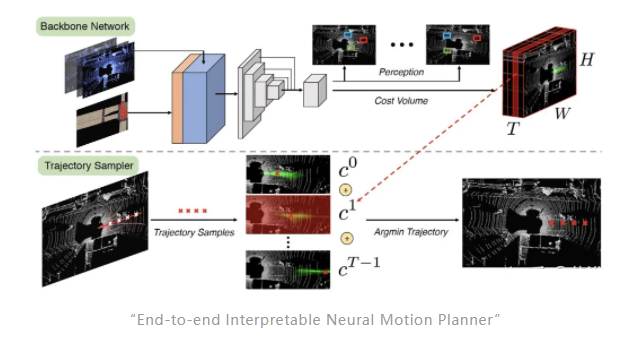

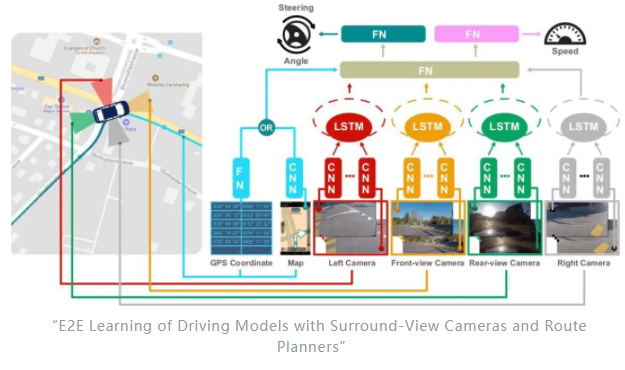

端到端模式 可以说绝对是数据驱动的（如图为例），因为传统的优化和规则方法无法处理如此复杂的系统设计和公式化。
模块化 的方法也是可以采用数据驱动方式，可以分成以下模块：
感知：图像/激光雷达/毫米波雷达
地图+定位
预测（感知-预测）
规划决策（预测-规划）
控制（规划-控制）
传感器预处理
模拟仿真
下面以此分别讨论：

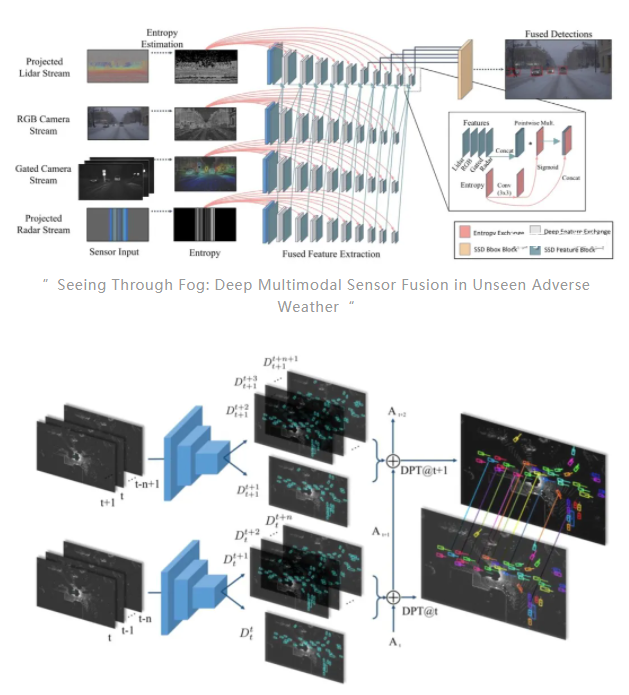

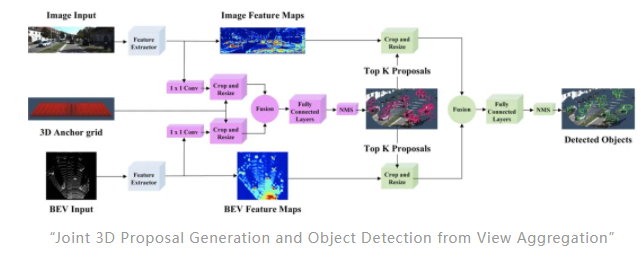

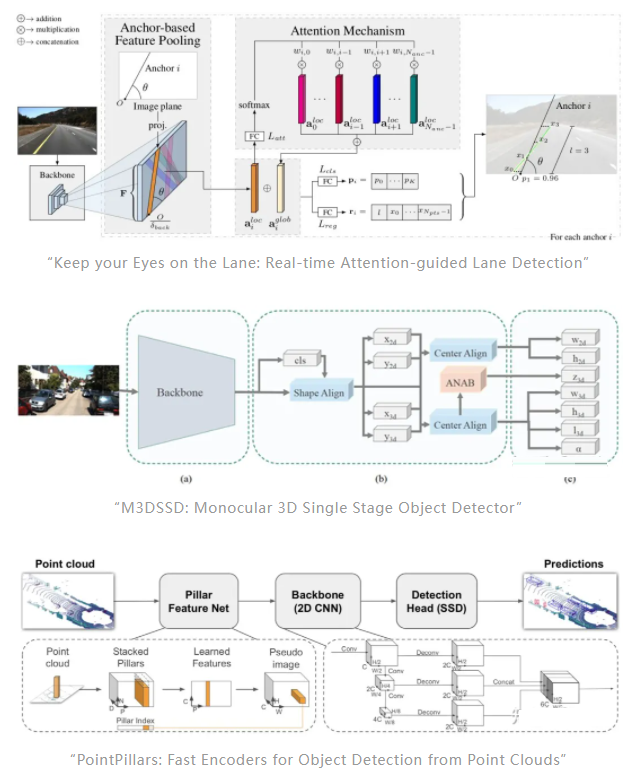

1） 感知 ：2-D/3-D 目标检测和分割基本是采用深度学习模型，无论激光雷达、摄像头或者传感器融合的形式；跟踪基本是tracking-by-detection方式，不过把跟踪和检测集成在一起做深度学习模型也是大家讨论的热点之一。

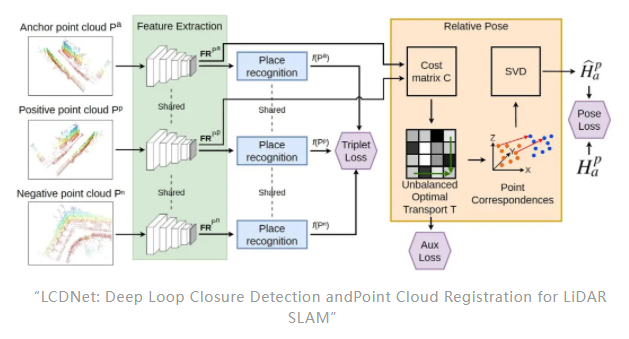

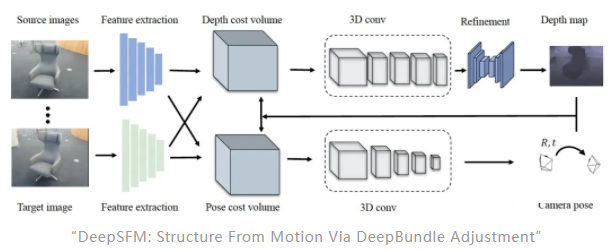

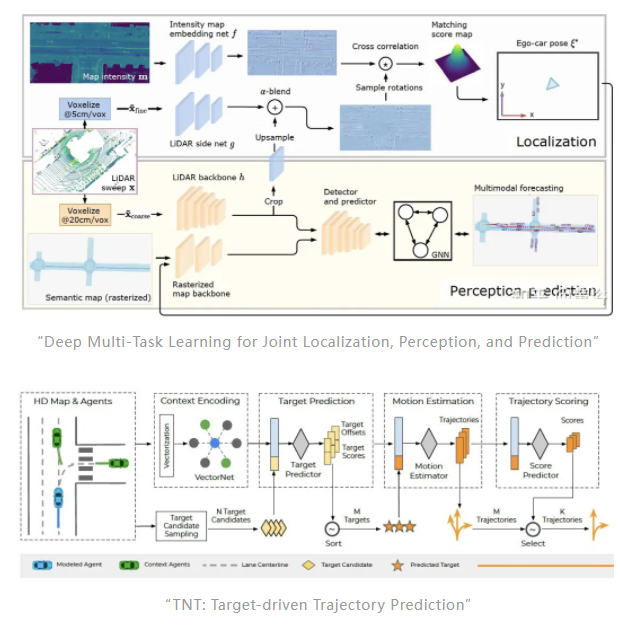

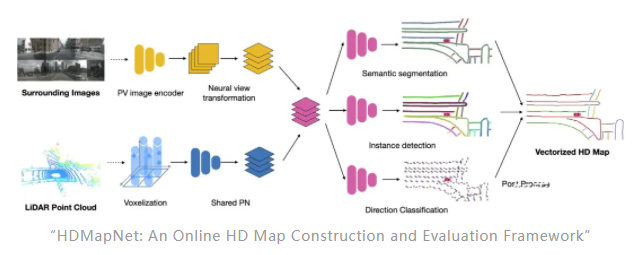

2） 地图定位 ：车辆定位中基于语义地图的方法，在语义目标提取也是采用深度学习模型，甚至语义地图的制作也是如此，目前感兴趣的地图更新（或者在线地图）多半需要检测语义目标。定位的后端也可以是数据驱动的解决，包括全局定位和相对定位，最近SLAM和深度学习的结合工作也如火如荼进行。

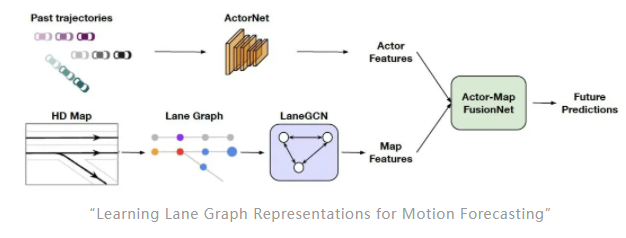

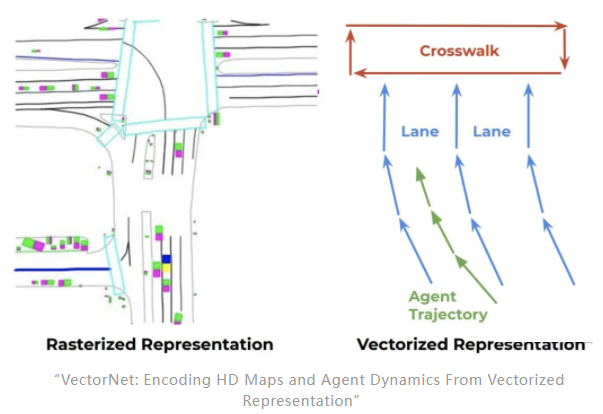

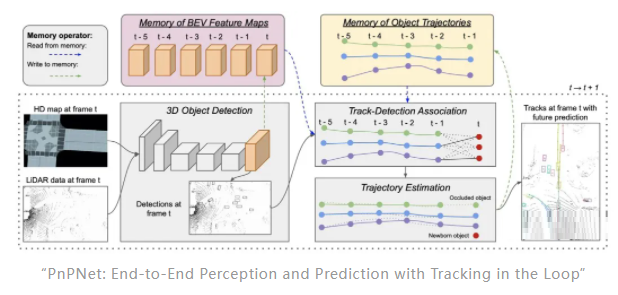

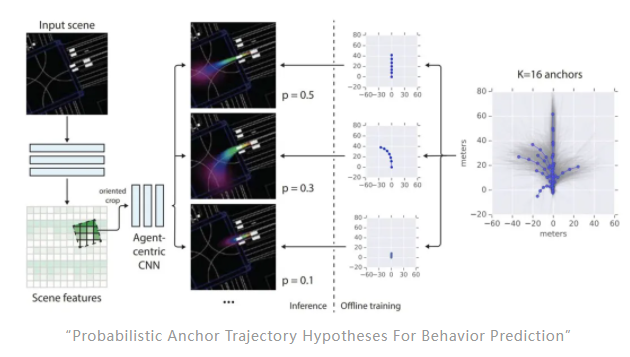

3） 预测 ：障碍物的轨迹预测现在已经是自动驾驶发展至今的重点之一，现在重要性可以说是高于感知。如何建模智体行为、如何建模智体之间的交互和轨迹预测的动作多模态性，自然最佳方式是采用数据来训练。另外，感知-预测结合解决也是需要大量数据训练去得到合理的模型。

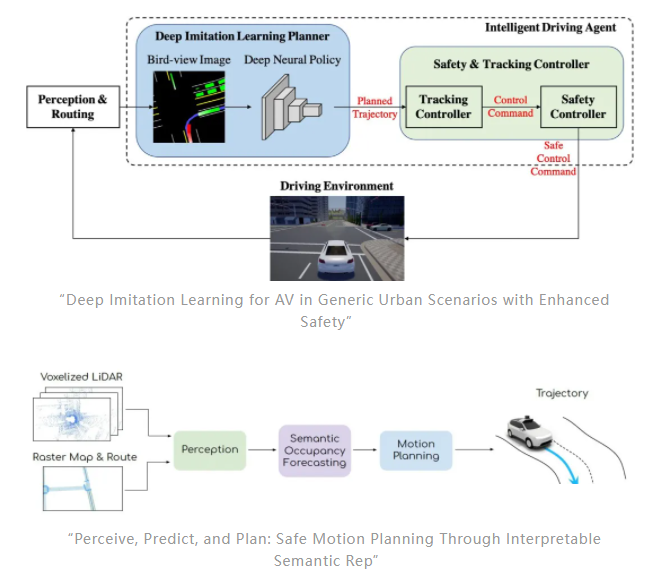

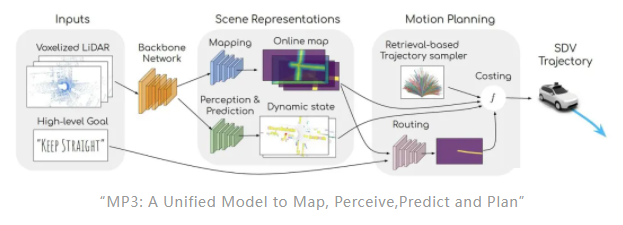

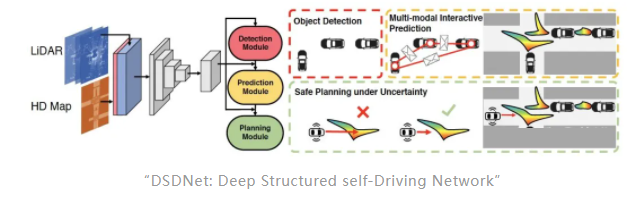

4） 规划 ：规划问题可以是传统的规则方法，也可以是强化学习或者模仿学习，其中强化学习也需要数据学习惩罚/奖励和策略。目前人们关心规划的地域化和个性化问题，这个比起感知的类似问题解决起来更加困难，比如激进还是保守地进行换道超车和并道汇入。最近有讨论合并预测和规划的解决方法，甚至包括地图定位一起建模，这个没有数据的“喂养”是很难成立的。

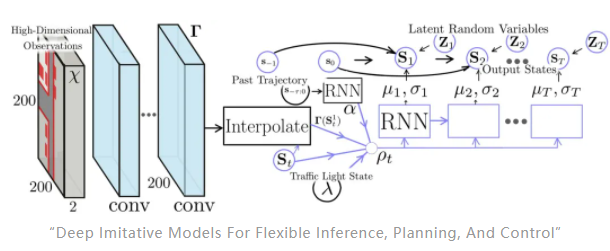

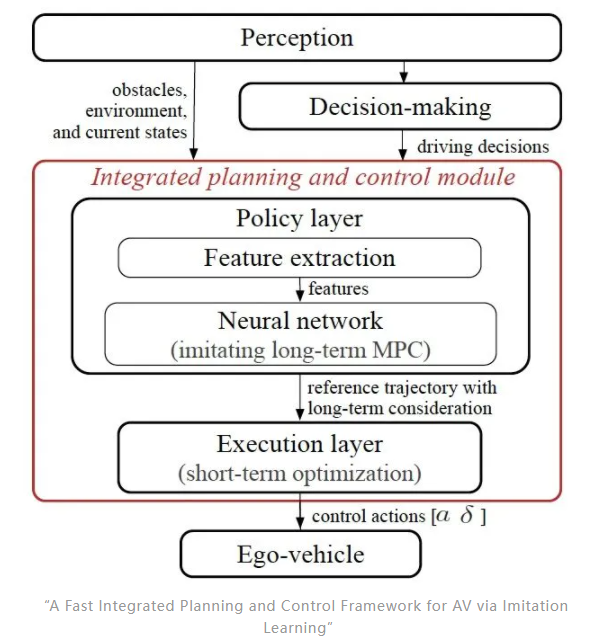

5） 控制 ：应该说，控制的传统方法相对成熟，不过并不是说数据驱动就没有价值，实际上规划和控制的确集成在一起建模也是大家感兴趣的领域，前面提到的强化学习和模仿学习同样是不错的解决手段。

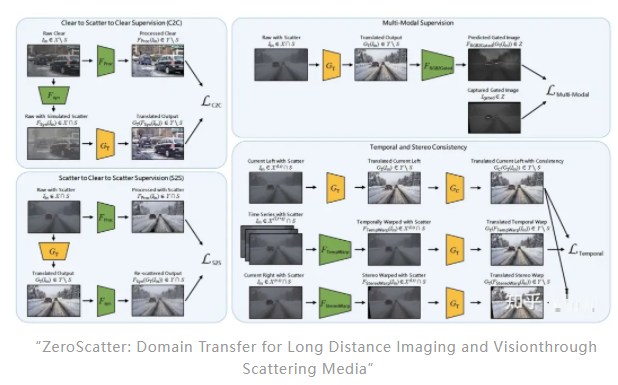

6） 传感器预处理 ：在进入感知模块之前，传感器的数据处理，比如污染检测、修补、去噪和增强等，传统的方法也会被数据驱动的机器学习方法取代。

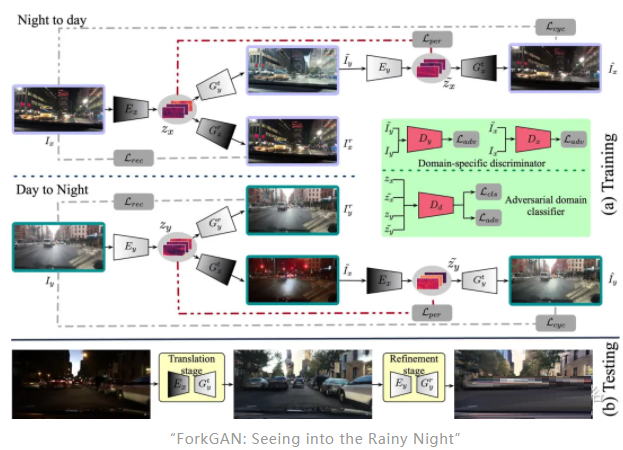

7） 模拟仿真 ：模拟仿真需要对车辆/行人、传感器、交通环境和道路环境建模，有时候无法直接获得逼真的合成模型，特别是实际发生的交通事件，有时候不得不采用真实传感器数据来建模合成。下图是GAN-based的雨夜图像合成方法。
2 云计算平台的基建和大数据处理技术
数据闭环需要一个云计算/边缘计算平台和大数据的处理技术，这个不可能在单车或单机实现的。大数据云计算发展多年，在资源管理调度、数据批处理/流处理、工作流管理、分布式计算、系统状态监控和数据库存储等方面提供了数据闭环的基础设施支持，比如亚马逊AWS、微软Azure和谷歌云等。

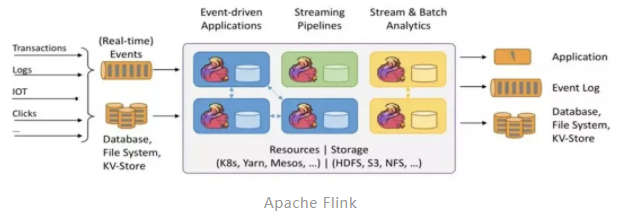

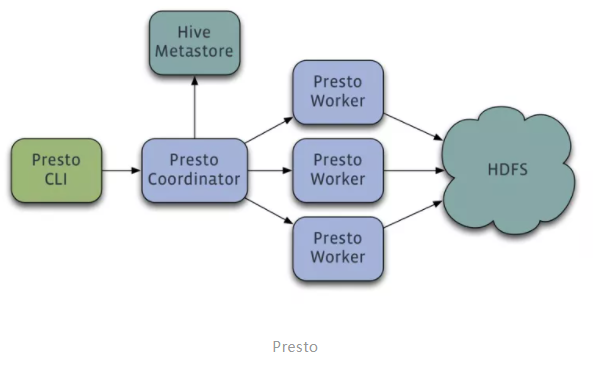

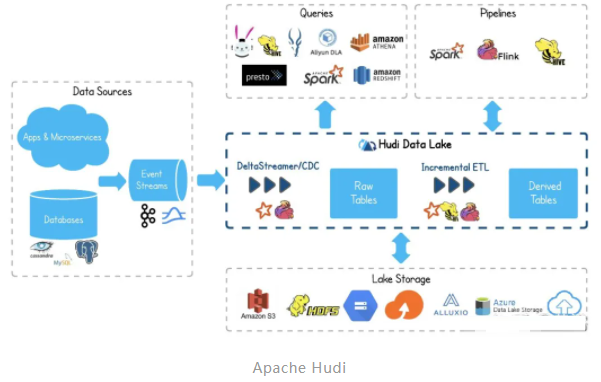

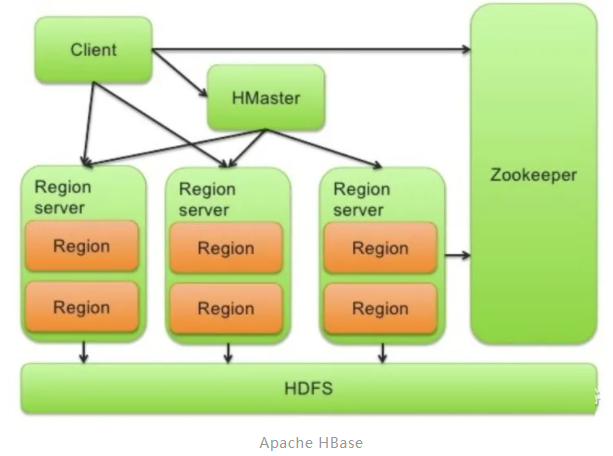

Amazon Elastic Compute Cloud（EC2） 是亚马逊云服务AWS的一部分，而Amazon Elastic MapReduce（EMR） 是其大数据云平台，可使用多种开放源代码工具处理大量数据，例如数据流处理 Apache Spark 、数据仓库 Apache Hive 和 Apache HBase 、数据流处理 Apache Flink 、数据湖 Apache Hudi 和大数据分布式SQL查询引擎 Presto 。

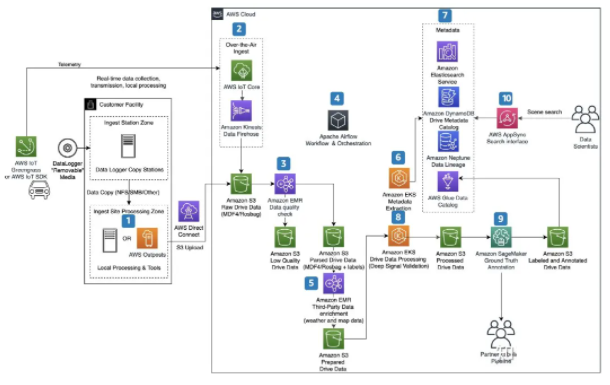

下图是亚马逊云AWS提供的自动驾驶数据处理服务平台例子：其中标明1-10个任务环节
1.使用 AWS Outposts （运行本地 AWS 基础设施和服务）从车队中提取数据以进行本地数据处理。
2.使用 AWS IoT Core （将 IoT 设备连接到 AWS 云，而无需配置或管理服务器）和 Amazon Kinesis Data Firehose （将流数据加载到数据湖、数据存储和分析服务中）实时提取车辆T-box数据，该服务可以捕获和转换流数据并将其传输给 Amazon S3 （AWS全球数据存储服务）、 Amazon Redshift （用标准 SQL 在数据仓库、运营数据库和数据湖中查询和合并 EB 级结构化和半结构化数据）、 Amazon Elasticsearch Service （部署、保护和运行 Elasticsearch，是一种在 Apache Lucene 上构建的开源 RESTful 分布式搜索和分析引擎）、通用 HTTP 终端节点和服务提供商（如 Datadog、New Relic、 MongoDB 和 Splunk），这里 Amazon Kinesis 提供的功能 Data Analytics ， 可通过 SQL 或 Apache Flink （开源的统一流处理和批处理框架，其核心是分布流处理数据引擎）的实时处理数据流。
3.删除和转换低质量数据。

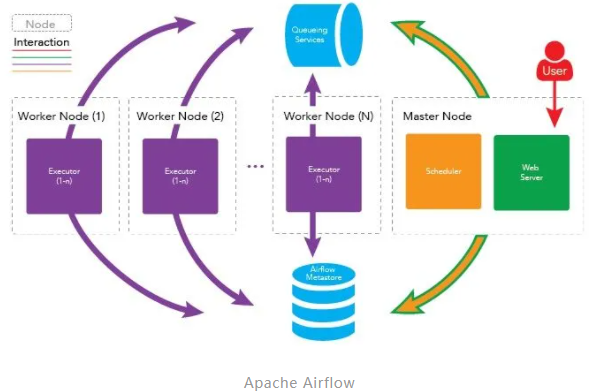

4.使用 Apache Airflow （ 开源工作流管理工具 ） 安排提取、转换和加载 (ETL) 作业。
5.基于 GPS 位置和时间戳，附加天气条件来丰富数据。
6.使用 ASAM OpenSCENARIO （一种驾驶和交通模拟器的动态内容文件格式）提取元数据，并存储在 Amazon DynamoDB （NoSQL 数据库服务）和 Amazon Elasticsearch Service 中。
7.在 Amazon Neptune （图形数据库服务，用于构建查询以有效地导航高度互连数据集）存储数据序列，并且使用 AWS Glue Data Catalog （管理ETL服务的 AWS Glue 提供数据目录功能）对数据建立目录。
8.处理驾驶数据并深度验证信号。
9.使用 Amazon SageMaker Ground Truth （构建训练数据集的标记工具用于机器学习，包括 3D 点云、视频、图像和文本）执行自动数据标记，而 Amazon SageMaker 整合ML功能集，提供基于 Web 的统一可视化界面，帮助数据科学家和开发人员快速准备、构建、训练和部署高质量的机器学习 (ML) 模型。
10.AWS AppSync 通过处理与 AWS DynamoDB、AWS Lambda（事件驱动、自动管理代码运行资源的计算服务平台） 等数据源之间连接任务来简化数据查询/操作GraphQL API 的开发，在此使用是为特定场景提供搜索功能。
下图是AWS给出的一个自动驾驶数据流水线框架：数据收集、注入和存储、模型训练和部署；其中 Snowball 是AWS的边缘计算系列之一，负责车辆和AWS S3之间的数据传输；其他还有两个，是AWS Snowcone 和 AWS Snowmobile 。
可以看到，AWS使用了数据存储S3、数据传输Snowball、数据库DynamoDB、数据流处理Flink和Spark、搜索引擎Elasticsearch、工作流管理Apache Airflow和机器学习开发平台SageMaker等。

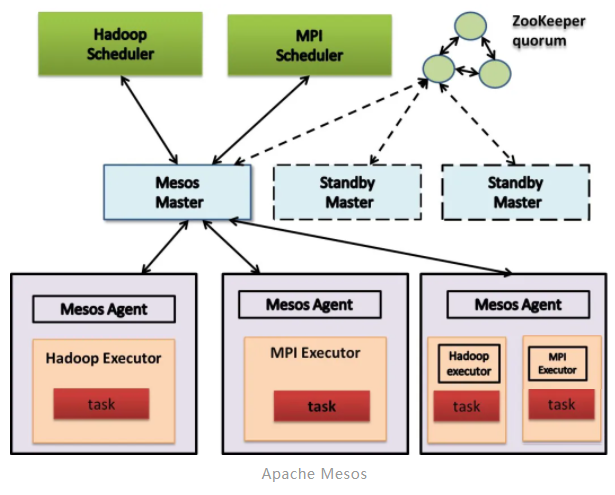

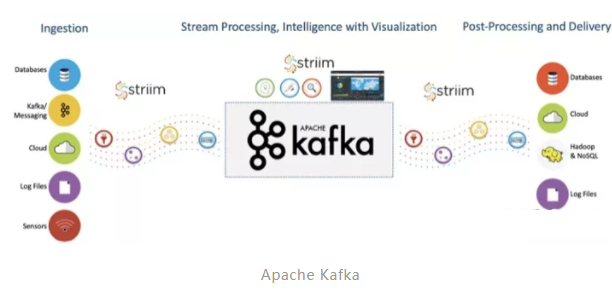

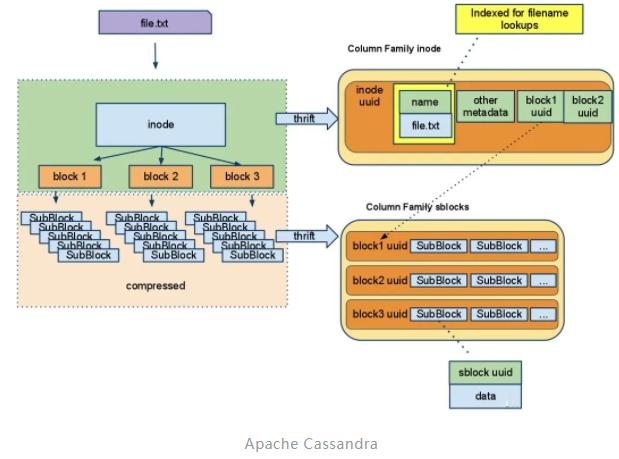

其他开源的使用，比如流处理的实时数据馈送平台 Apache Kafka、 资源管理&调度 Apache Mesos 和分布NoSQL数据库 Apache Cassandra 。

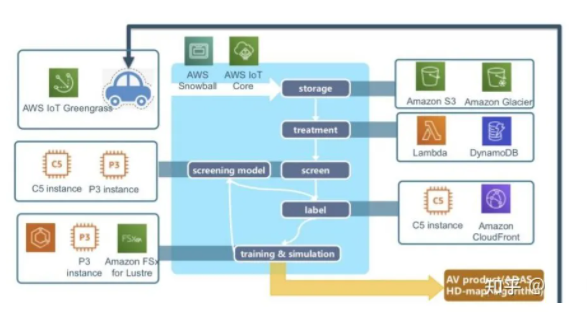

如图是国内自动驾驶公司Momenta基于亚马逊AWS建立的系统架构实例图：
其中 AWS IoT Greengrass 提供边缘计算及机器学习推理功能，可以实时处理车辆中的本地规则和事件，同时最大限度地降低向云传输数据的成本。
其中P3实例和C5实例是Amazon EC2提供的。Amazon CloudFront是AWS的CDN，Amazon Glacier是在线文件存储服务，而Amazon FSx for Lustre 是可扩展的高性能文件存储系统。
除此之外，亚马逊指出的，Momenta采用的AWS服务还包括：监控可观测性服务Amazon CloudWatch、关系数据库Amazon Relational Database Service (Amazon RDS)、实时流数据处理和分析服务Amazon Kinesis（包括Video Streams、Data Streams、Data Firehose和Data Analytics）和消息队列服务Amazon Simple Queue Service (Amazon SQS)等。

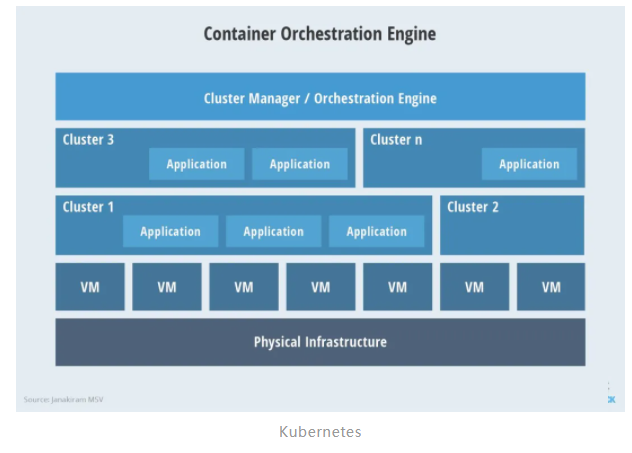

最近Momenta还采用Amazon Elastic Kubernetes Service (EKS) 运行容器Kubernetes。此外亚马逊也推荐了Kubernetes服务，AWS Fargate。
|
