3 训练数据标注工具
其实AWS的机器学习平台本身也提供了数据标注工具Amazon SageMaker Ground Truth。

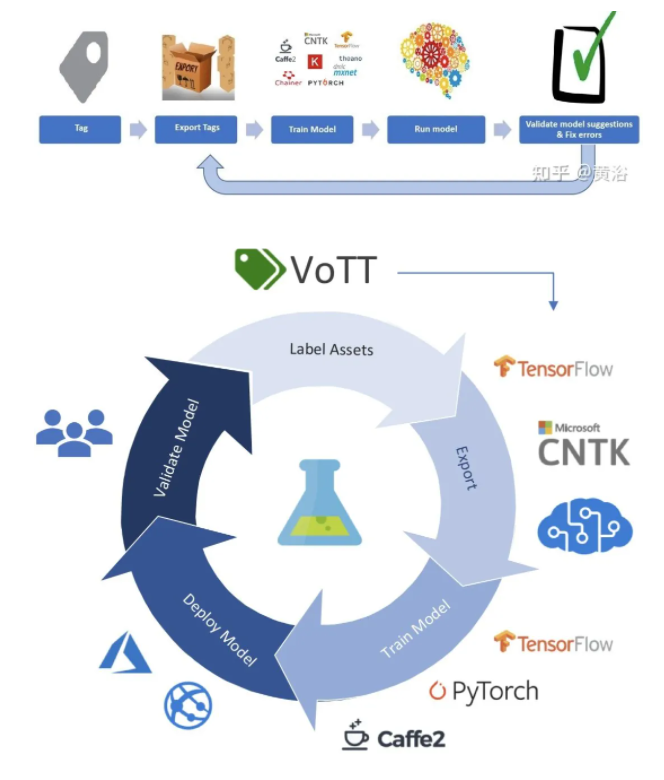

如图是微软开源标注工具VOTT（Video Object Tagging Tool）：
标注工具可以是全自动、半自动和手工等3类。
比如人工标注工具：摄像头图像LabelMe和激光雷达点云PCAT
还有半自动标注工具：摄像头CVAT、VATIC，激光雷达3D BAT、SAnE，图像点云融合Latte
自动标注工具：基本没有开源（商用也没有吧）的工具可用。
这里有一些自动标注方面的论文：

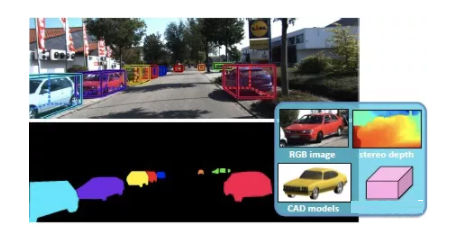

“ Beat the MTurkers: Automatic Image Labeling from Weak 3D Supervision “

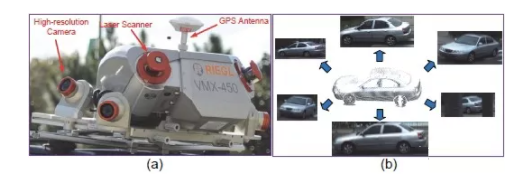

“ Auto-Annotation of 3D Objects via ImageNet “

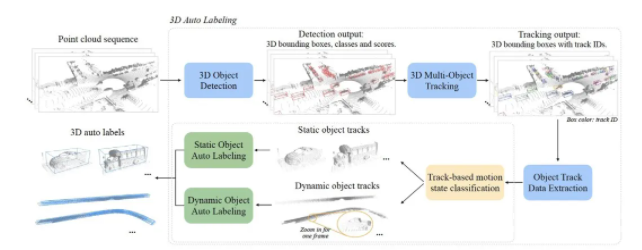

“ Offboard 3D Object Detection from Point Cloud Sequences “

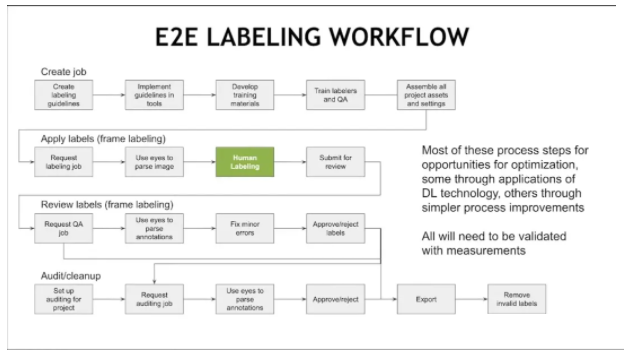

这里是Nvidia在会议报告中给出的端到端标注流水线：它需要人工介入

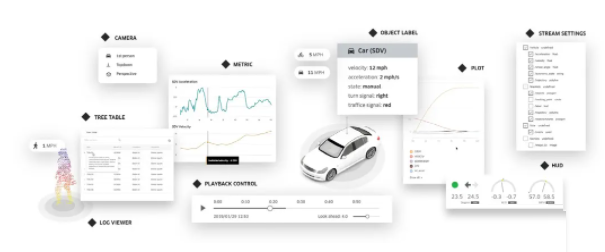

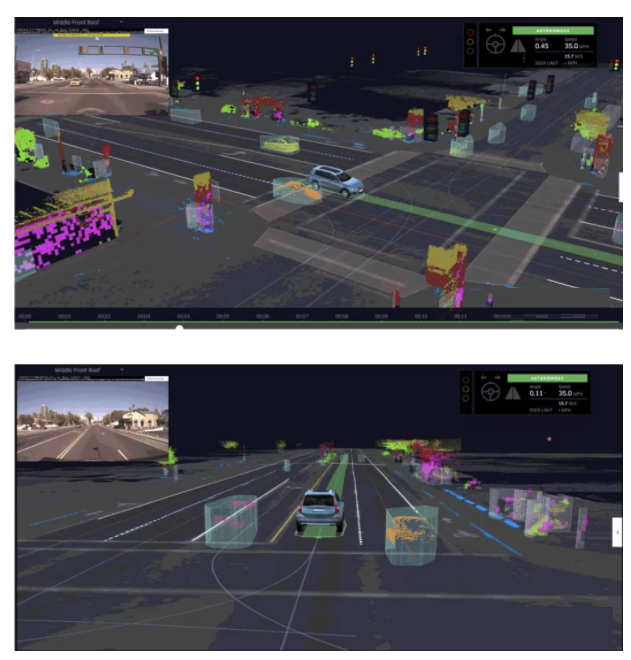

在这里顺便提一下“数据可视化”的问题，各种传感器数据除了标注，还需要一个重放、观察和调试的平台。如图是Uber提供的开源可视化工具 Autonomous Visualization System (AVS) ：

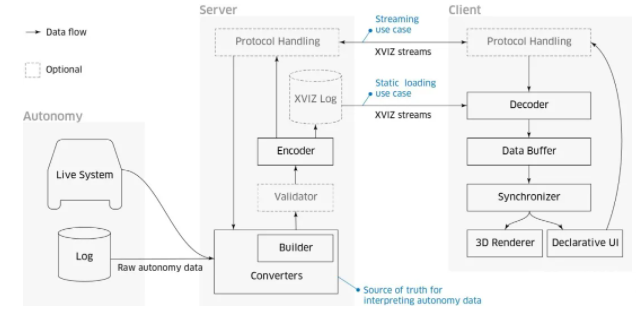

其中”XVIZ“是提出的自动驾驶数据实时传输和可视化协议：
另外，“streetscape.gl“是一个可视化工具包，在XVIZ 协议编码自动驾驶和机器人数据。它提供了一组可组合的 React 组件，对 XVIZ 数据进行可视化和交互。
4 大型模型训练平台
模型训练平台，主要是机器学习（深度学习）而言，前面亚马逊AWS提供了自己的ML平台SageMaker。我们知道最早有开源的软件Caffe，目前最流行的是Tensorflow和Pytorch（Caffe2并入）。
Tensorflow

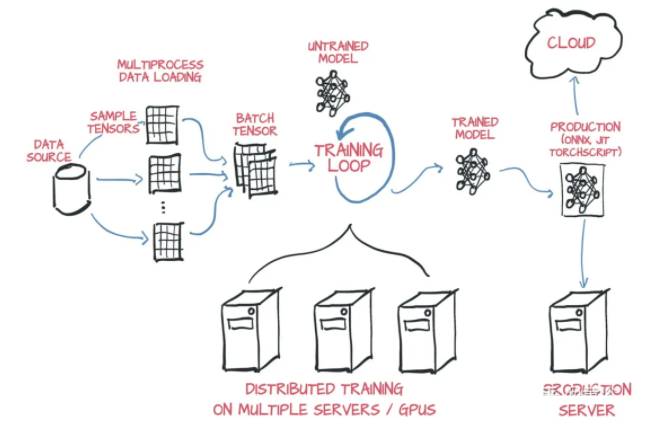

Pytorch
在云平台部署深度学习模型训练，一般采用 分布式 。按照并行方式，分布式训练一般分为数据并行和模型并行两种。当然，也可采用数据并行和模型并行的混合。
模型并行 ：不同GPU负责网络模型的不同部分。例如，不同网络层被分配到不同的GPU，或者同一层不同参数被分配到不同GPU。
数据并行 ：不同GPU有模型的多个副本，每个GPU分配不同的数据，将所有GPU计算结果按照某种方式合并。
模型并行不常用，而数据并行涉及各个GPU之间如何同步模型参数，分为 同步更新 和 异步更新 。同步更新等所有GPU的梯度计算完成，再计算新权值，同步新值后，再进行下一轮计算。异步更新是每个GPU梯度计算完无需等待，立即更新权值，然后同步新值进行下一轮计算。
分布式训练系统包括两种架构： Parameter Server Architecture （PS，参数服务器）和 Ring -AllReduce Architecture （环-全归约）。

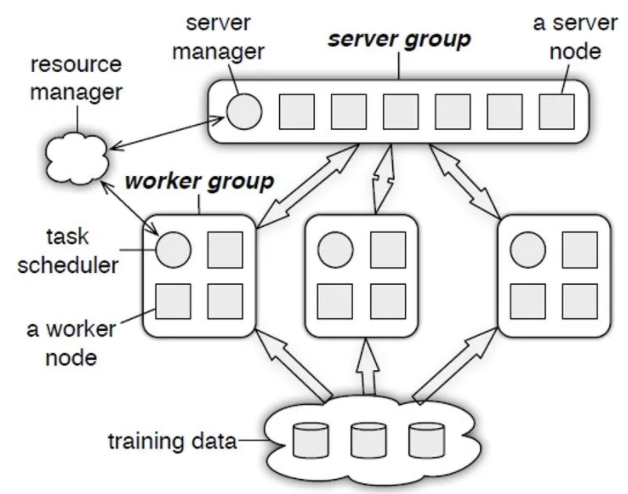

如下图是PS结构图：

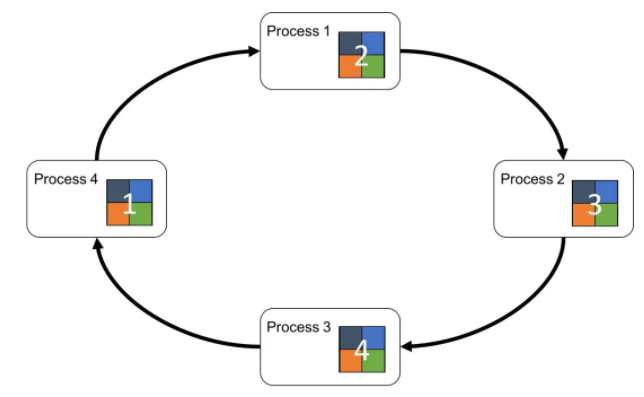

这个图是Ring AllReduce的架构图：
Pytorch 现在和多个云平台建立合作关系，可以安装使用。比如AWS，在AWS Deep Learning AMIs、AWS Deep Learning Containers和Amazon SageMaker，都可以训练Pytorch模型，最后采用 TorchServe 进行部署。
Pytorch提供两种方法在多GPU平台切分模型和数据：
DataParallel
distributedataparallel
DataParallel 更易于使用。不过，通信是瓶颈，GPU利用率通常很低，而且不支持分布式。 DistributedDataParallel 支持模型并行和多进程，单机/多机都可以，是分布训练。
PyTorch 自身提供几种加速分布数据并行的训练优化技术，如 bucketing gradients、overlapping computation with communication 以及 skipping gradient synchronization 等。

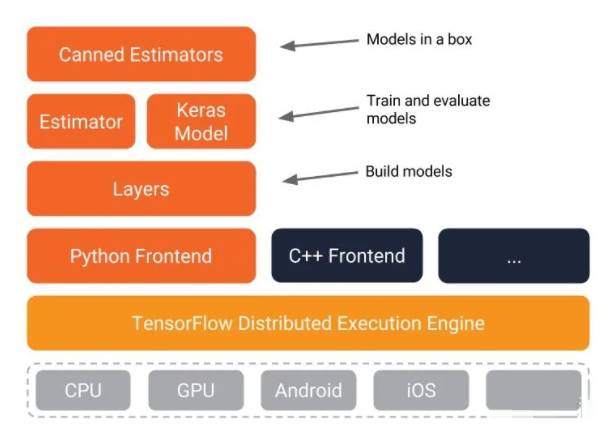

Tensorflow 在模型设计和训练使用也方便，可以使用高阶 Keras API ；对于大型机器学习训练任务，使用 Distribution Strategy API 在不同的硬件配置上进行分布式训练，而无需更改模型定义。
其中 Estimator API 用于编写分布式训练代码，允许自定义模型结构、损失函数、优化方法以及如何进行训练、评估和导出等内容，同时屏蔽与底层硬件设备、分布式网络数据传输等相关的细节。
tf.distribute.MirroredStrategy 支持在一台机器的多个 GPU 上进行同步分布式训练。该策略会为每个 GPU 设备创建一个副本。模型中的每个变量都会在所有副本之间进行镜像。这些变量将共同形成一个名为 MirroredVariable 的单个概念变量。这些变量会通过应用相同的更新彼此保持同步。
tf.distribute.experimental.MultiWorkerMirroredStrategy 与 MirroredStrategy 非常相似。它实现了跨多个工作进程的同步分布式训练，而每个工作进程可能有多个 GPU。与 MirroredStrategy 类似，它也会跨所有工作进程在每个设备的模型中创建所有变量的副本。
tf.distribute.experimental.ParameterServerStrategy 支持在多台机器上进行参数服务器PS训练。在此设置中，有些机器会被指定为工作进程，有些会被指定为参数服务器。模型的每个变量都会被放在参数服务器上。计算会被复制到所有工作进程的所有 GPU 中。(注：该策略仅适用于 Estimator API。)
5 模型测试和检验
模型的测试和检验可以分成多种方式：
一是 仿真测试检验 。建立仿真测试环境，比如开源的一些软件平台：

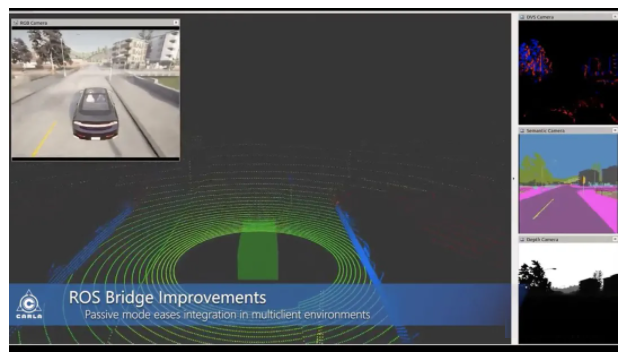

Carla

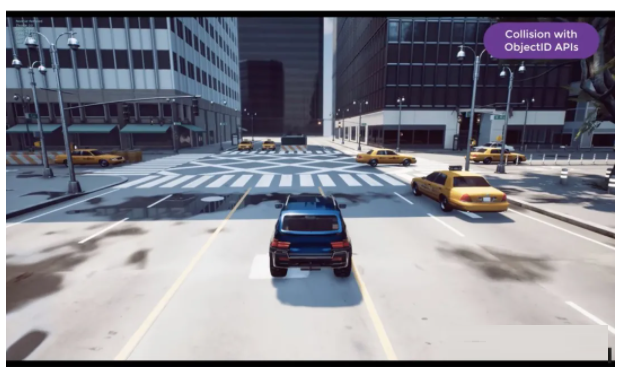

AirSim

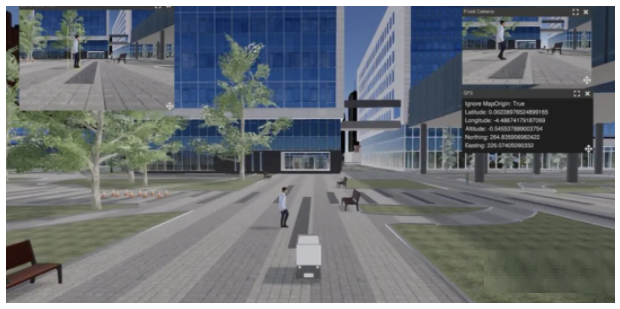

LGSVL
还有一些成熟的商用软件，也可以构建仿真测试环境：Prescan和VTD。存在一些仿真子模块，比如开源的交通流仿真方面SUMO，商用的动力学仿真方面CarSim、Trucksim和Carmaker等。测试方式包括 模型在环（MIL）、软件在环（SIL）、硬件在环（HIL） 和 整车在环（VIL） 等。传感器的仿真，特别是摄像头的图像生成，除了图形学的渲染方式，还有基于机器学习的方式。
这里列出Uber ATG发表的一系列仿真建模论文：

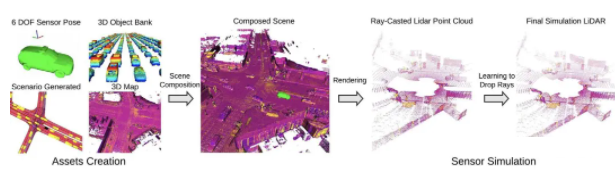

“LiDARsim: Realistic LiDAR Simulation by Leveraging the Real World“

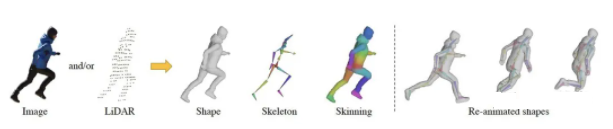

”S3: Neural Shape, Skeleton, and Skinning Fields for 3D Human Modeling“

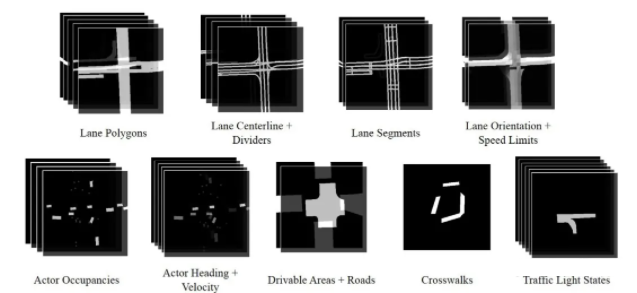

”SceneGen: Learning to Generate Realistic Traffic Scenes“

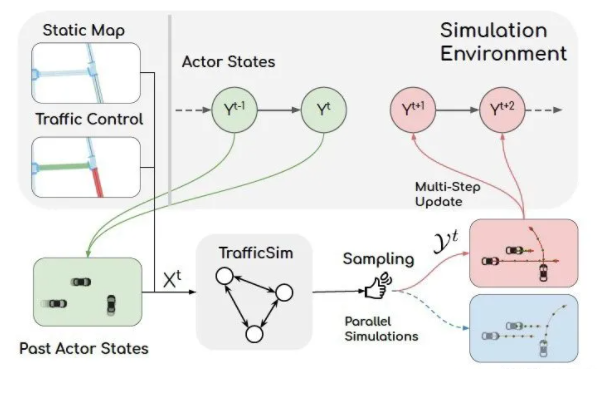

”TrafficSim: Learning to Simulate Realistic Multi-Agent Behaviors“

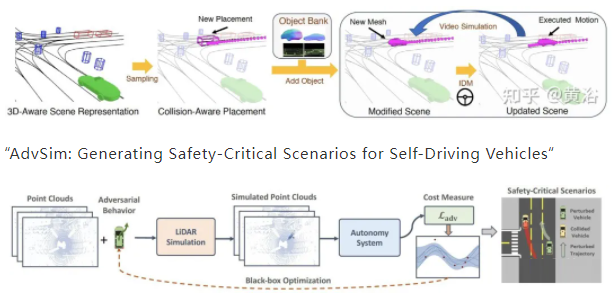

“AdvSim: Generating Safety-Critical Scenarios for Self-Driving Vehicles“
另外谷歌Waymo最近推出的传感器仿真工作：

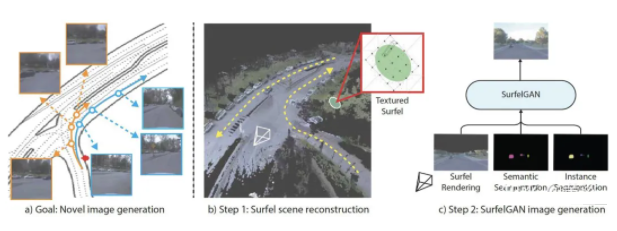

”SurfelGAN: Synthesizing Realistic Sensor Data for Autonomous Driving“
二是 封闭场地的实车测试检验 。各大车企都有自己的测试基地，现在自动驾驶方面也可使用。其开销远大于仿真系统。
谷歌waymo测试场
三是 开放场地的测试检验 。现在好多L4级别的自动驾驶，比如无人出租车/无人卡车/无人送货，都在做这种政府批准的实际驾驶实验区测试。这种测试，必要时候安全员的接管或者遥控接管，都是需要花费大量投入的。

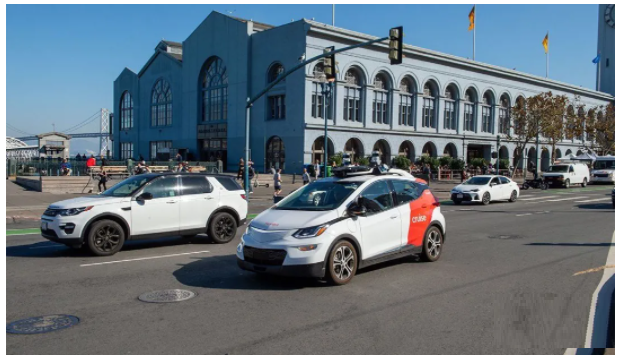

GM的自动驾驶公司Cruise在旧金山测试
最后是 用户的测试检验 。这个是特斯拉特有的影子模式，以及FSD beta版本测试的志愿者模式。

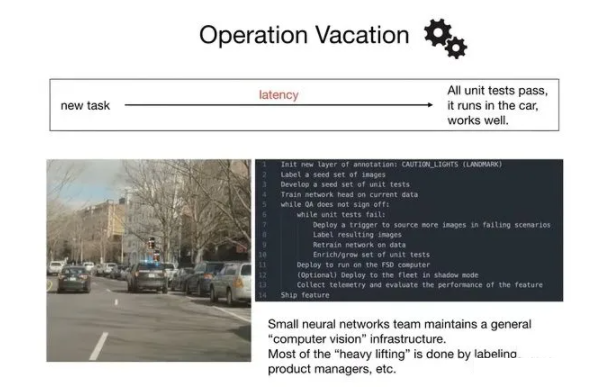

特斯拉的“Operation Vacation”模式

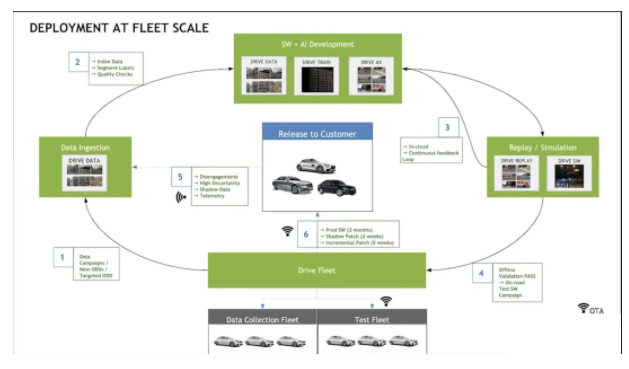

如图是英伟达报告描述的车队级别的模型部署闭环：
|
